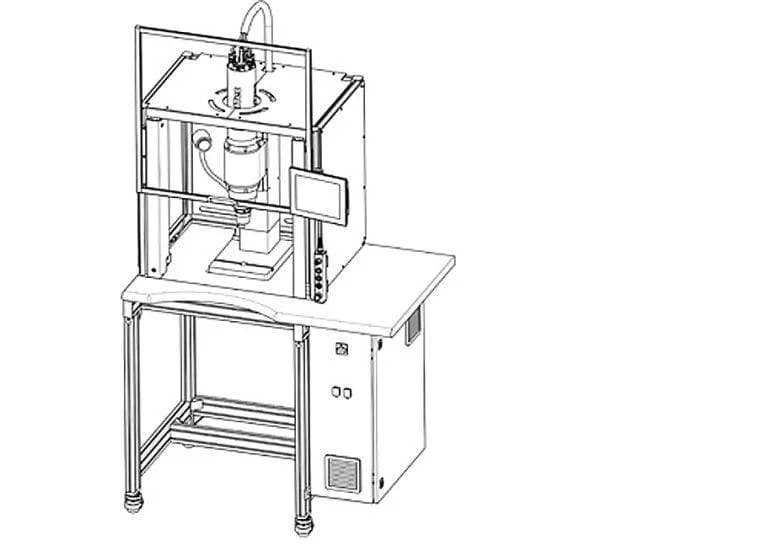

BalTec EO15M
BalTec EO15M - электрическая CNC орбитальная клёпальная машина с усилием 1,5-15 кН. Орбитальная обработка заготовок до ø10 мм обеспечивает низкое боковое усилие на деталь и тихую работу <70 дБ. Масса 250 кг, габариты 1200×800×2100 мм.
Технические характеристики
- Модель
- EO15M
- Ход штока
- 0-100 мм
- Тип машины
- электрическая CNC орбитальная клёпальная машина
- Масса станка
- 250 кг
- Уровень шума
- <70 дБ
- Производитель
- BalTec AG (Пфефикон, Швейцария)
- Сервошпиндель
- 0-3000 об/мин
- Диапазон усилия
- 1,5-15 кН
- Метод формирования
- орбитальное (наклон пуансона + планетарное вращение)
- Система управления
- BalTec HPPi (Windows 10)
- Документирование процесса
- усилие / перемещение / энергия в реальном времени
- Габаритные размеры (Ш × Г × В)
- 1200 × 800 × 2100 мм
- Функциональная безопасность
- PLe / SIL3
- Максимальный диаметр заготовки
- ø10 мм
Подробное описание
BalTec EO15M - электрическая CNC машина орбитального формирования производства BalTec AG (Пфефикон, Швейцария). Орбитальное формирование - альтернатива радиальному методу для соединений, где требуется минимальное боковое усилие на зажимаемую деталь: подшипники в посадочных гнёздах, оптические линзы в оправах, корпуса датчиков.
Принцип орбитального формирования: клёпальный пуансон наклонён под фиксированным углом к оси заготовки и вращается вокруг этой оси, последовательно деформируя металл в орбитальной траектории. Пуансон не вращается сам - он только описывает окружность. Это обеспечивает медленное нарастание деформации с минимальным тепловыделением и боковыми нагрузками.
Диапазон усилия 1,5-15 кН охватывает типичный диапазон клёпки небольших компонентов: диаметр заготовки до ø8 мм. Система управления HPPi документирует усилие, перемещение и энергию каждого цикла с точностью, достаточной для сертификации в медицинских и авиационных применениях. Сертификат безопасности PLe/SIL3.
Кому подходит: производствам, где требуется деликатная клёпка в посадочных гнёздах с минимальным боковым усилием: подшипники в корпусах, оптические линзы в оправах, корпуса датчиков, медицинские инструменты, часовые механизмы и прецизионные приборы с заготовками до Ø10 мм. Имеет смысл при работе с хрупкими компонентами. Для задач с ударами и твёрдыми материалами лучше радиальная ER15RX.
