BalTec EB30M

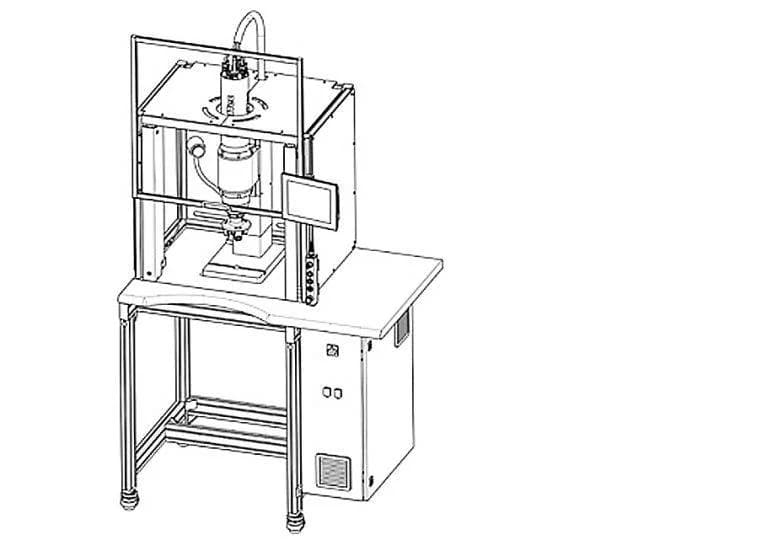

BalTec EB30M - электрическая машина роликового формирования с усилием 3-30 кН. Ход штока 200 мм, скорость 800 об/мин, компактная производственная ячейка. Для обжима трубчатых заготовок, стаканов и вращательно-симметричных деталей.
Технические характеристики
- Модель
- EB30M
- Ход штока
- 0-200 мм
- Тип машины
- электрическая машина роликового формирования
- Масса станка
- 450 кг (+ агрегатный блок 120 кг)
- Производитель
- BalTec AG (Пфефикон, Швейцария)
- Диапазон усилия
- 3-30 кН
- Метод формирования
- роликовое формирование (Roll Forming)
- Система управления
- BalTec HPPi (Windows 10)
- Документирование процесса
- усилие / перемещение / цикл
- Габаритные размеры (Ш × Г × В)
- 1200 × 1000 × 2400 мм
- Функциональная безопасность
- PLe / SIL3
- Максимальная скорость шпинделя
- 0-800 об/мин
Подробное описание
BalTec EB30M - специализированная машина роликового формирования (Roll Forming / Roller Burnishing) производства BalTec AG (Пфефикон, Швейцария), предназначенная для холодного формирования трубчатых заготовок, цилиндрических стаканов, осей и других вращательно-симметричных компонентов. Машина работает по принципу орбитального контакта роликового инструмента с наружной поверхностью заготовки.
Роликовое формирование обеспечивает равномерное обжатие или отбортовку края трубчатых заготовок без ударных нагрузок. В отличие от радиальной клёпки, при которой деформируется штифт или заклёпка, роликовое формирование работает со стенками трубы или цилиндра, создавая гарантированный зажим или герметичный обжим.
Усилие формирования регулируется в диапазоне 3-30 кН с электрическим управлением. Ход штока 200 мм обеспечивает работу с деталями значительной высоты - цилиндрами гидравлических систем, стаканами подшипников, корпусами клапанов. Максимальная скорость роликового шпинделя 800 об/мин обеспечивает производительность при серийном производстве.
Компактная конструкция машины позволяет интегрировать её в производственные ячейки и линии сборки. ПО BalTec HPPi обеспечивает программирование параметров процесса и документирование каждого рабочего цикла с возможностью экспорта данных.
Кому подходит: производствам гидравлических цилиндров, стаканов подшипников, корпусов клапанов, фильтров и пневмокомпонентов, где нужен обжим/отбортовка трубчатых заготовок и цилиндрических деталей с усилием 3-30 кН и ходом штока до 200 мм. Имеет смысл для серийных сборочных ячеек с документированием процесса. Для клёпки отдельных заклёпок/осей выбирайте радиальные ER или орбитальные EO машины.
