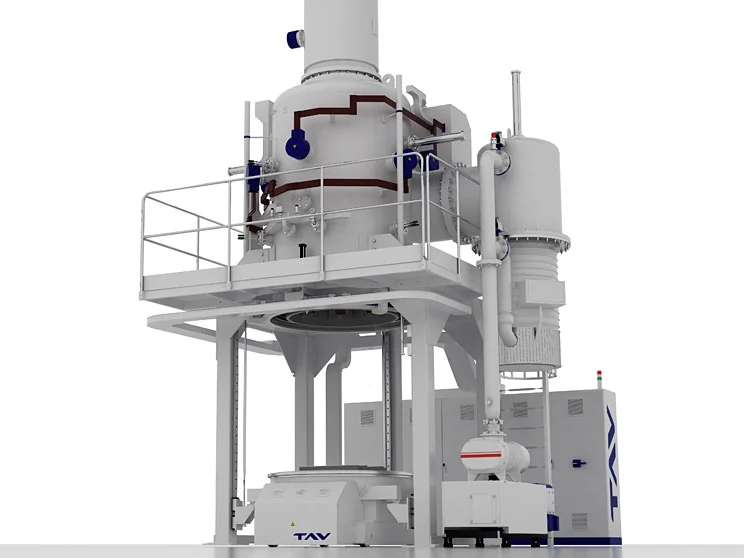

TAV D3 Vertical Bottom Load

D3 - вертикальная вакуумная печь TAV с нижней загрузкой (bottom load) из линейки D. Цилиндрическая камера с горячей зоной диаметром 800 мм и высотой 1000 мм и полезным объёмом 500 дм3 рассчитана на садку до 1000 кг и рабочую температуру до 1450 °C. Печь обеспечивает предельное давление 5x10-6 мбар в холодном состоянии и охлаждение избыточным давлением до 12 бар. Мощность нагревателей 250 кВт, нагревательные элементы и теплоизоляция из графита или молибдена в зависимости от процесса. Поднимаемый снизу под на гидравлическом или электромеханическом приводе позволяет загружать тяжёлые осесимметричные детали: крупные диски, кольца, заготовки шестерён, колпаки, обечайки. Вертикальная компоновка снижает коробление длинных и тонкостенных деталей, а нижний подъёмник облегчает positioning оснастки и термопар. При подборе уточняют размеры и массу садки, вид термообработки, требуемую температуру и уровень вакуума.

Кому подходит: производствам крупных дисков, колец, заготовок шестерён и колпаков массой до 1000 кг, которым нужна вертикальная вакуумная печь с нижним гидравлическим подъёмником и горячей зоной 800x1000 мм. Оправдана для тяжёлых осесимметричных деталей, где загрузка через низ упрощает крановые операции и positioning оснастки.
