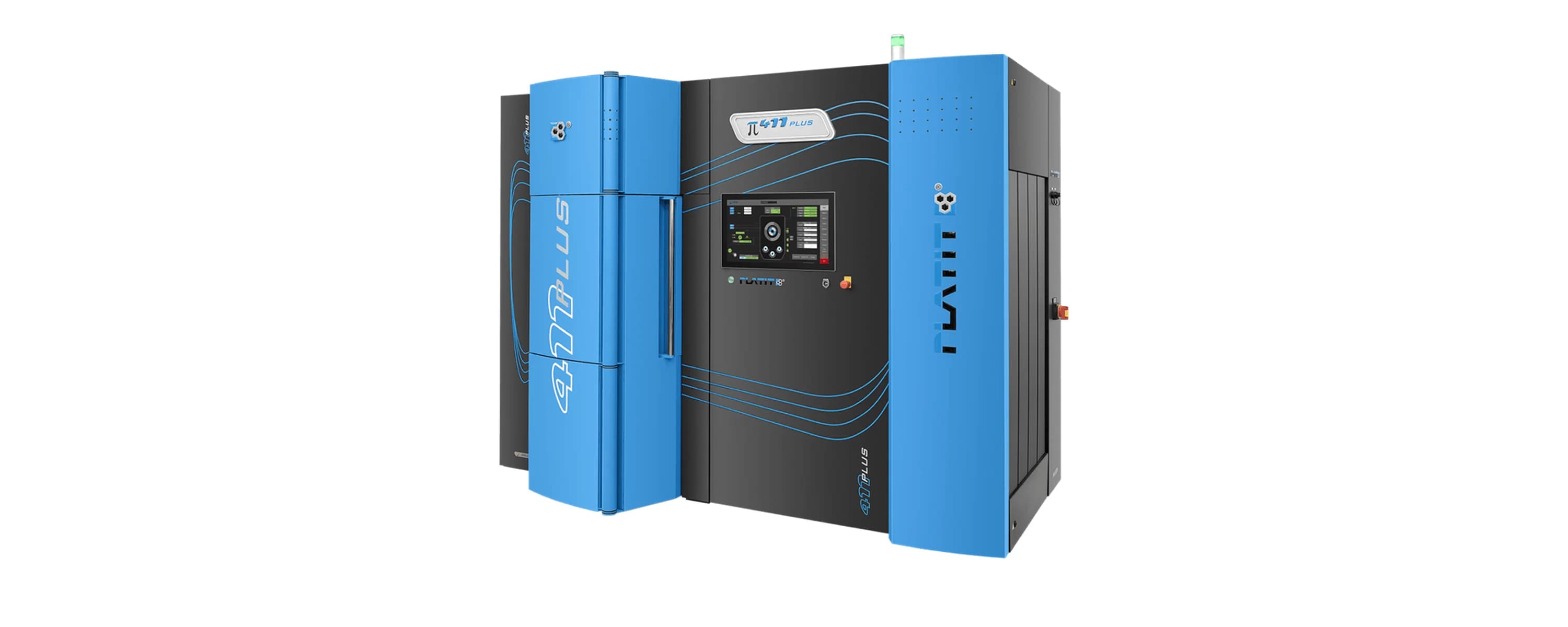

PLATIT Pi411 G3
PLATIT Pi411 G3 - гибкая производственная установка ПВД-покрытий с поддержкой arc PVD, магнетронного распыления, HiPIMS и PECVD в одной камере. Объём покрытия ø540×H500 мм, нагрузка 200 кг, карусель до 14 осей.
Технические характеристики
- FMS
- фокусированное магнетронное распыление
- OXI
- оксидные PVD-покрытия (Al₂O₃)
- SCIL
- высокопроизводительное распыление с центрального катода
- LARC RM
- магнетронное распыление
- PECVD (DLC2)
- алмазоподобные покрытия a-C:H:Si
- LACS (hybrid)
- одновременное дуговое + магнетронное
- Травление
- LGD, плазма Ar, металлоионное (Ti, Cr)
- Тип установки
- Гибкая arc PVD + спаттеринг + HiPIMS + PECVD
- Производитель
- PLATIT AG (Зельцах, Швейцария)
- Производительность
- 4-5 партий в сутки
- Карусельная система
- 1-14 осей
- Технологии нанесения
- - ECO: 3 × LARC (дуговое PVD)
- Максимальная загрузка
- 200 кг
- Программное обеспечение
- PLATIT SmartSoftware (ПК + ПЛК, сенсорный экран 19")
- Габаритные размеры (Ш × Г × В)
- 2950 × 1900 × 2400 мм
- Максимальный объём покрытия
- ø540 × H500 мм
- Максимальная высота покрытия
- ECO 400 мм / SCIL 345 мм / FMS 420 мм
Подробное описание
PLATIT Pi411 G3 - флагманская гибкая установка нанесения ПВД-покрытий PLATIT AG, обеспечивающая доступ к широчайшему спектру технологий в единой камере. Модульная конфигурация катодов позволяет наносить дуговые, напылительные, гибридные и PECVD-покрытия без переоснастки машины.
Технология ECO (3 катода LARC в двери) - основная конфигурация для дуговых покрытий TiN, TiAlN, AlTiN, CrN и других. Модуль LARC RM добавляет магнетронный катод для плотных безкапельных напылительных покрытий. Конфигурация SCIL обеспечивает высокопроизводительное центральное распыление. FMS (Focused Magnetron Sputtering) максимизирует плотность покрытия. Гибридная технология LACS позволяет одновременно вести дуговое и магнетронное нанесение в единой камере - редкая возможность для многослойных покрытий с переменным составом.
Опциональный модуль PECVD (DLC2) открывает возможность нанесения алмазоподобных покрытий a-C:H:Si с твёрдостью до 3500 HV. Модуль OXI обеспечивает нанесение оксидных PVD-покрытий с корундовой структурой (Al₂O₃) - альтернатива CVD для режущего инструмента.
Карусельная система с 1-14 осями обеспечивает равномерное вращение инструментов любой геометрии. Программное обеспечение PLATIT SmartSoftware с открытыми рецептурами позволяет технологу формировать собственные многослойные архитектуры покрытий.
Кому подходит: контрактным сервисам нанесения покрытий и крупным производителям режущего инструмента, которым нужны в одной камере arc PVD, магнетронное распыление, HiPIMS, гибрид LACS и опции PECVD (DLC) и OXI (Al₂O₃) при объёме покрытия ø540×H500 мм, загрузке 200 кг и карусели до 14 осей. Имеет смысл как флагманская установка для широкого портфеля покрытий; для базового arc PVD достаточно более компактной Pi111 G3.
