PLATIT Pi1511

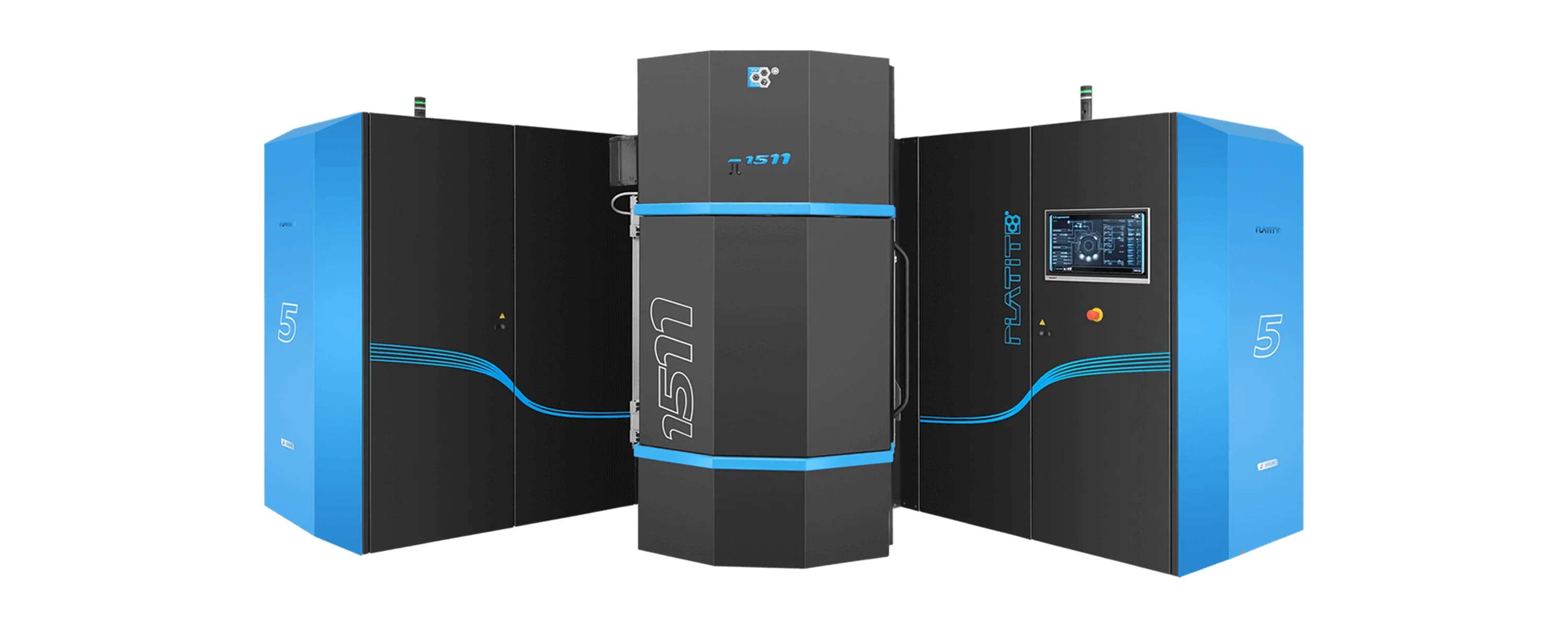

PLATIT Pi1511 - крупная производственная установка ПВД-покрытий с тремя катодами LARC XL, нагрузкой 750 кг и системой MAC-3C автоматического управления магнитным полем. Объём камеры ø715×H805 мм, 3 партии в сутки.
Технические характеристики
- Травление
- LGD (боковой тлеющий разряд), плазма Ar, металлоионное (Ti, Cr)
- Тип установки
- Промышленная arc PVD (LARC XL + планарные катоды)
- Производитель
- PLATIT AG (Зельцах, Швейцария)
- Управление полем
- MAC-3C (Magnetic Arc Confinement, автоматическая коррекция)
- Производительность
- 3 партии в сутки
- Карусельная система
- 1-12 осей (модульная конструкция)
- Технология нанесения
- 3 × LARC XL в двери + 2 планарных ARC в задней стенке
- Быстрая смена катодов
- Fast Cathode Change
- Максимальная загрузка
- 750 кг (возможна большая нагрузка по запросу)
- Программное обеспечение
- PLATIT SmartSoftware (ПК + ПЛК, сенсорный экран)
- Габаритные размеры (Ш × Г × В)
- 5000 × 2200 × 2500 мм
- Максимальный объём покрытия
- ø715 × H805 мм
- Максимальная высота покрытия
- 711 мм (с определённой толщиной)
Подробное описание
PLATIT Pi1511 - высокопроизводительная промышленная установка нанесения ПВД-покрытий для крупных инструментальных производств. Машина оснащена тремя катодами LARC XL (LAteral Rotating XL Cathode) в двери камеры, двумя планарными дуговыми катодами в задней стенке и патентованной системой MAC-3C (Magnetic Arc Confinement - Coil Current Compensation) для автоматического управления распределением магнитного поля.
Система MAC-3C обеспечивает автоматическую коррекцию формы магнитного поля в режиме реального времени, что позволяет оптимизировать распределение плотности плазмы по всему объёму камеры и компенсировать изменения нагрузки от партии к партии. Это ключевое преимущество для промышленного производства с требованиями к воспроизводимости.
Большая камера (ø715×H805 мм) принимает инструменты диаметром до 100 мм и длиной до 711 мм в сборке в рамках одной партии, что критически важно для производителей длинных концевых фрез, свёрл и метчиков. Карусельная система с 1-12 осями адаптирована под широкий спектр геометрий инструмента.
Установка поддерживает быструю смену катодов - функция Fast Cathode Change - что минимизирует простои при смене целевых материалов покрытия. Совместима с полным спектром Signature Coatings PLATIT, включая специальные покрытия nACo, TiSiN, AlCrN для тяжёлых режимов обработки.
Кому подходит: крупным производителям режущего инструмента и контрактным сервисам покрытия, выпускающим длинные концевые фрезы, свёрла и метчики до 711 мм в сборе партиями до 750 кг, где нужны 3 катода LARC XL, 2 планарных ARC и система автоматического управления магнитным полем MAC-3C для воспроизводимости партий. Имеет смысл как промышленная установка для высоких серий; для малых производств достаточно Pi111 G3.
