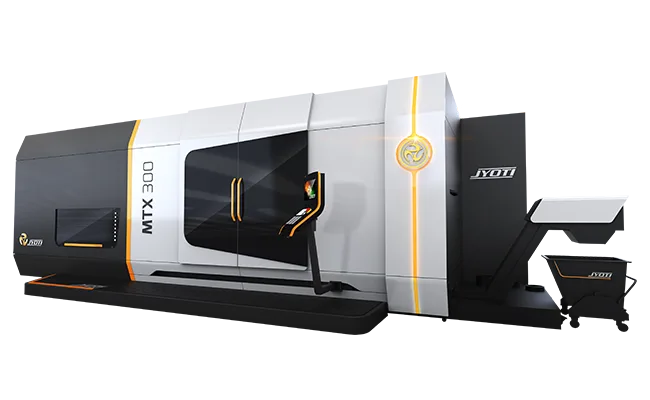

MTX Series
MTX Series - многооперационные обрабатывающие центры с полной 6-сторонней обработкой (фрезерование + точение) в едином установе. Главный шпиндель (правый), контршпиндель (левый), фрезерный шпиндель с осью B (±110-120°, HSK 63T-100T 6000-12000 об/мин), смещение по оси Y ±150 мм, 40-120 инструментов, нижняя револьверная головка VDI с 12 приводными позициями, четыре модели для аэрокосмики и обороны.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
Серия MTX представляет собой платформу многооперационных обрабатывающих центров, интегрирующих полный цикл токарно-фрезерной обработки с возможностью 6-сторонней обработки детали в едином установе, разработанную для производства сложных компонентов в аэрокосмической, оборонной и автомобильной промышленности, требующих комбинированных токарных и фрезерных операций.
Полная 6-сторонняя обработка достигается комбинацией главного токарного шпинделя (правый), контршпинделя (левый, опция на MTX 200-400), фрезерного шпинделя с поворотной осью B (±110-120°) для перпендикулярных 5-осевых операций, смещения по оси Y (±150 мм) для внецентровой обработки и нижней револьверной головки с приводными инструментами VDI. Конфигурация позволяет полностью обработать деталь без переустановки.
Главный токарный шпиндель (правый) с конусом A2-6 до A2-11, диаметром патрона 210-380 мм, скоростью 3300-5000 об/мин и мощностью 20.9-37 кВт обеспечивает основные токарные операции. Контршпиндель (левый, опция) с аналогичными характеристиками позволяет точение с двух сторон и подхват детали для обработки второй стороны.
Фрезерный шпиндель с поворотной осью B (±110-120° для перпендикулярных операций) оснащен конусом HSK 63T до HSK 100T, скоростью 6000-12000 об/мин и мощностью 18-33 кВт для высокопроизводительного фрезерования. Ось B обеспечивает 5-осевое фрезерование в сочетании с линейными осями.
Смещение по оси Y (±150 мм) позволяет проводить внецентровую обработку (сверление, фрезерование карманов) на токарных деталях. Нижняя револьверная головка с 12 приводными позициями VDI 30-50 обеспечивает токарную обработку с приводным инструментом (фрезерование, сверление на вращающейся детали).
40-инструментальный автоматический сменщик, расположенный вне рабочей зоны (опция 80-120 позиций), позволяет использовать широкий спектр фрезерного инструмента. Быстрая траверса 40 м/мин сокращает вспомогательное время.
Серия включает четыре модели с различными конфигурациями длины обработки: MTX 100 (длина станины 700 мм, патрон Ø210 мм, масса 9000 кг), MTX 200 (длина станины 1050/1550 мм, патрон Ø280 мм), MTX 300 (длина станины 1250/2150/3150 мм, патрон Ø320 мм), MTX 400 (длина станины 2150/3150 мм, патрон Ø380 мм, масса до 35000 кг).
