MX Series

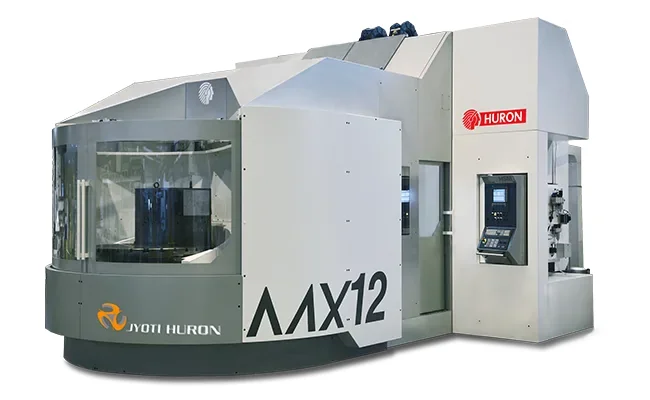

Jyoti MX - многофункциональные центры с подвижной колонной для фрезерно-токарной обработки за установ. Моментная головка (поворот 45°, наклон -45°/+180°), ось C (7-500 об/мин, до 12 тонн), HSK 63A/100A до 15000 об/мин, семь моделей.
Технические характеристики
- Наклон
- от -45° до +180° (tilt)
- Поворот
- 45° (swivel)
- Мощность
- 29 кВт
- Ход по оси X
- 1160 мм
- Ход по оси Y
- 1000 мм
- Ход по оси Z
- 900 мм
- Диаметр стола
- 800 мм
- Скорость оси C
- 7-500 об/мин
- Конус шпинделя
- HSK 63A
- Крутящий момент
- 277 Нм
- Быстрая траверса
- 40 м/мин
- Максимальная скорость
- 15000 об/мин
- Вместимость инструментов
- 60
- Повторяемость (линейные оси)
- ±4 мкм
- Повторяемость (поворотные оси)
- ±5 угловых секунд
- Максимальная грузоподъемность
- 2000 кгс
- Максимальная длина инструмента
- 400 мм
- Неопределенность позиционирования (линейные оси)
- ±7 мкм
- Неопределенность позиционирования (поворотные оси)
- ±10 угловых секунд
Подробное описание
Серия MX представляет собой платформу многофункциональных обрабатывающих центров с подвижной колонной и интегрированной моментной фрезерной головкой, разработанную для выполнения фрезерно-токарных операций от черновой до чистовой обработки в едином установе для аэрокосмической, оборонной и энергетической промышленности.
Многофункциональность достигается комбинацией мощного фрезерного шпинделя HSK 63A/100A (10000-15000 об/мин, 29-43 кВт, момент 277-415 Нм) на интегрированной моментной головке с поворотом 45° и наклоном от -45° до +180°, и поворотного стола с осью C (скорость 7-500 об/мин, грузоподъемность 2000-12000 кгс в зависимости от модели). Конфигурация позволяет выполнять сложную фрезерно-токарную обработку без переустановки.
Подвижная колонна (mobile column design) обеспечивает стабильность при обработке крупногабаритных тяжелых деталей на стационарном поворотном столе. Интегрированная моментная фрезерная головка с возможностью поворота 45° и наклона от -45° до +180° обеспечивает широкий доступ для 5-осевой обработки сложных поверхностей.
Поворотный стол с осью C диаметром от Ø800 до Ø2200 мм и грузоподъемностью от 2000 до 12000 кгс в зависимости от модели позволяет обрабатывать крупногабаритные корпусные детали, диски, фланцы. Скорость вращения 7-500 об/мин обеспечивает как точные токарные операции на низких оборотах, так и позиционирование на высоких.
60-инструментальный автоматический сменщик с максимальной длиной инструмента 400-650 мм позволяет использовать широкий спектр инструмента для многооперационной обработки. Автоматическая смена палет (менее 1 минуты) обеспечивает непрерывную работу.
Быстрая траверса 20-60 м/мин (большинство моделей 40 м/мин) сокращает вспомогательное время. Исключительная точность позиционирования 7 мкм (линейные оси) и 10 угловых секунд (поворотные оси) с повторяемостью 4 мкм и 5 угловых секунд обеспечивает требуемое качество.
Серия включает семь моделей с вариантами M (акцент на фрезеровании) и MT (усиленные токарные возможности): MX-8 (ход 1160×1000×900 мм, стол Ø800 мм, 2000 кгс), MX-10/11 (стол Ø1000 мм, 4000 кгс), MX-12/12L (стол Ø1200 мм, 6000 кгс), MX-16 (стол Ø1600 мм, 9000 кгс), MX-20 (ход 3000×3100×1600 мм, стол Ø2200 мм, 12000 кгс).
Кому подходит: производителям крупногабаритных корпусных деталей, роторов, дисков и фланцев весом до 12 тонн для энергетики, авиации и оборонки, где нужна фрезерно-токарная обработка в едином установе с точностью 7 мкм. Моментная головка с осью C до 500 об/мин оправдана при выпуске специальных и мелкосерийных деталей большого габарита. Для мелких деталей станок явно избыточен.
