MultiSwiss 6x14

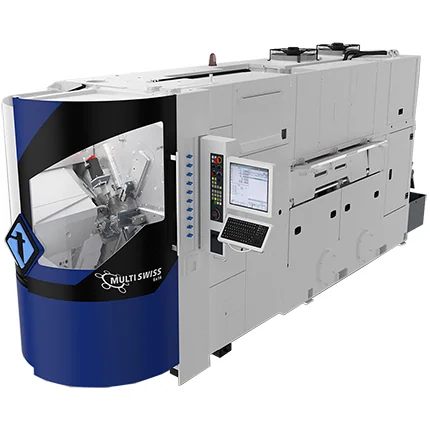

Tornos MultiSwiss 6x14 (StarragTornos Group) - младшая модель линейки MultiSwiss, 6-шпиндельный автомат для прутка 4-14 мм. 6 шпинделей по 5,6 кВт, 8000 об/мин, 14 линейных осей, 7 осей C, до 18 инструментов. Только прутковая обработка.
Технические характеристики
- Тип станка
- 6-шпиндельный многошпиндельный автомат с подвижной бабкой
- Тип обработки
- только прутковая
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Диаметр прутка
- 4-14 мм
- Количество осей C
- 7
- Индексация барабана
- мотор-редуктор с прямым приводом (torque motor)
- Количество инструментов
- до 18 (по 3 на позицию)
- Программное обеспечение
- TISIS
- Количество линейных осей
- 14
- Крутящий момент шпинделя
- 7,5 Нм
- Максимальная длина детали
- 40 мм
- Мощность каждого шпинделя
- 5,6 кВт
- Максимальная длина остатка
- 70 мм
- Количество рабочих шпинделей
- 6 (подвижная бабка)
- Максимальная скорость контр-шпинделя
- 8000 об/мин
- Максимальная скорость главного шпинделя
- 8000 об/мин
Подробное описание
Tornos MultiSwiss 6x14 - младшая и самая компактная модель в линейке 6-шпиндельных многошпиндельных автоматов MultiSwiss от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок рассчитан на высокосерийное производство микродеталей диаметром 4-14 мм - это самый малый диапазон прутка в семействе MultiSwiss. Машина работает только с прутком, без конвертации в чакерное исполнение.
Шесть шпинделей с подвижной бабкой работают параллельно: на шести позициях барабана одновременно идут черновое точение, чистовая обработка, нарезание резьбы, сверление и отрезка. Каждый шпиндель развивает 5,6 кВт при 7,5 Нм и до 8000 об/мин. Индексация барабана выполнена на мотор-редукторе с прямым приводом (torque motor) - без зазоров и износа кулачковых механизмов. При равной занимаемой площади производительность MultiSwiss 6x14 кратно выше одношпиндельного автомата продольного точения.
Кинематика - 14 линейных осей и 7 осей C. На каждой позиции барабана возможна независимая координатная обработка, как на CNC Swiss-type автомате. До 18 инструментов (по 3 на позицию) закрывают техпроцессы без переналадки внутри партии. Контр-шпиндель доводит обратную сторону детали в той же установке - без повторного базирования и без потери допуска.
Максимальная длина детали - 40 мм, максимальная длина остатка - 70 мм. Для часовой, медицинской и электронной номенклатуры микродеталей это рабочий диапазон: винты, оси, канюли, контакты, шестерни. Программирование ведётся в TISIS как для 6 независимых одношпиндельных станков - оператору не требуется специальная подготовка по классическим многошпиндельным автоматам.
По сравнению с MultiSwiss 6x16 модель 6x14 закрывает нишу самой мелкой номенклатуры, где 16-миллиметровый пруток избыточен, а производительность одношпиндельного автомата недостаточна. Переналадка между партиями - быстрее, чем у кулачкового многошпиндельного автомата, при сохранении точности CNC.
Кому подходит: предприятиям серийного и массового производства микродеталей 4-14 мм (часовое, медицинское, электронное производство, крепёж и контакты), где одношпиндельный автомат не тянет объём, а классический кулачковый многошпиндельник избыточен по диаметру и сложен в переналадке.
