CTS (Rack type)

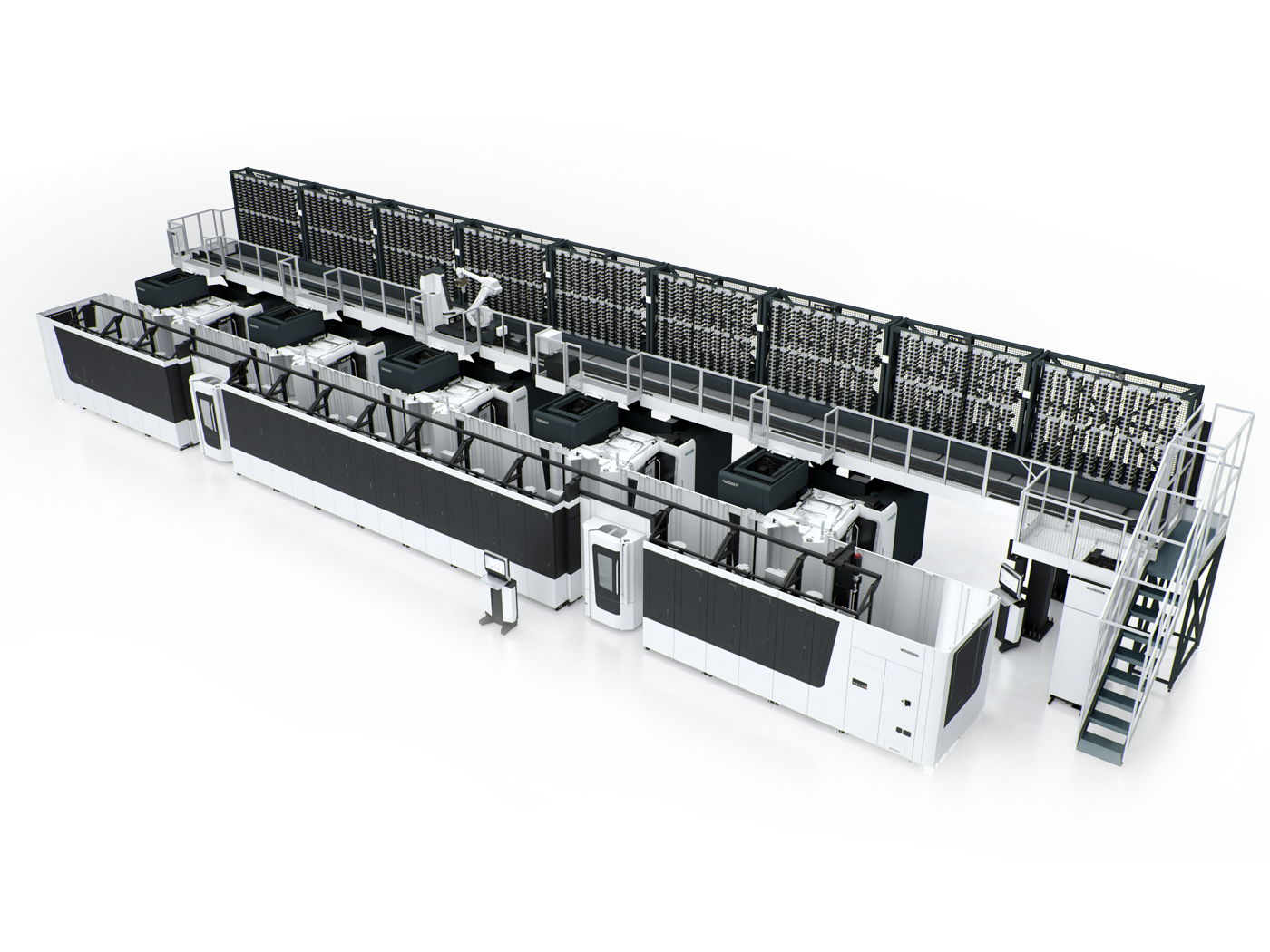

CTS Rack (Central Tool Storage) — высокопроизводительное центральное инструментальное хранилище стоечного типа с гибкой модульной компоновкой стоек, специально разработанное для производственных сред среднего масштаба, требующих централизованного управления инструментом с компактной площадью и высокой надежностью передачи инструментов. Вместимость и размеры инструментов включают максимальное количество инструментальных мест более 4000 для конуса #40 для высокой вместимости централизованного хранилища с поддержкой стандартного конуса #40, максимальную длину инструмента 450 мм для средних инструментов с универсальностью применения, максимальный вес инструмента 8.0 кг на инструмент для средних инструментов с надежным хранением. Размеры модуля и площадь включают размеры модуля 720 × 3150 × 2350 мм для конфигурации с 400 инструментами для компактной модульной установки, площадь приблизительно 23 м² для установки с 400 инструментами для эффективного использования производственного пространства. Характеристики производительности включают транспортную вместимость до 23 инструментов в час для высокопроизводительной передачи инструментов и минимального времени простоя, возможность переноса робота 5 инструментов на роботе для эффективной передачи нескольких инструментов за один цикл, позиционирование инструмента с высоконадежной передачей с коррекцией позиции с использованием технологии камеры технического зрения для максимальной точности позиционирования и минимизации ошибок загрузки. Ключевые операционные функции включают гибкую модульную компоновку стоечного хранилища для масштабируемости системы в зависимости от производственных требований, инструментальное обеспечение точно в срок с передачей паллет и обработкой для максимальной эффективности производства и минимизации времени вспомогательных операций, автоматическую систему резервного копирования для надежности программного обеспечения и минимизации рисков простоев из-за сбоев системы, возможность подключения интерфейса Tool Setup Station (TSS) для интеграции со станциями настройки инструмента и упрощения процесса подготовки инструментов, возможности моделирования срока службы инструмента для прогнозирования износа инструмента и оптимизации стратегий замены инструментов для максимальной производительности. Совместимость со станками включает интеграцию с горизонтальными обрабатывающими центрами DMG MORI: NHX 4000 для горизонтальной обработки средних компонентов с высокой производительностью и централизованным управлением инструментом, NHX 5000 для горизонтальной обработки крупноформатных компонентов с увеличенными размерами и централизованным управлением инструментом. Центральное инструментальное хранилище стоечного типа с вместимостью более 4000 инструментов и гибкой модульной компоновкой для эффективного централизованного управления инструментом в производственных средах среднего масштаба с компактной площадью.
