5-осевая обработка: когда она действительно нужна и как окупается

Что такое 5-осевая обработка

5-осевая обработка — это технология фрезерования, при которой режущий инструмент может перемещаться одновременно по пяти координатам: три линейные оси (X, Y, Z) и две поворотные (A, B или C). Это позволяет обрабатывать деталь с любого направления за один установ, создавая сложные пространственные поверхности.

В отличие от 3-осевой обработки, где деталь нужно многократно переустанавливать для доступа к разным поверхностям, 5-осевой центр обрабатывает деталь полностью за одну установку.

Типы 5-осевых конфигураций

1. Наклонный стол (Trunnion-style)

Поворотная ось в столе, наклонная ось также в столе. Деталь закрепляется на поворотном столе и наклоняется для доступа инструмента.

Преимущества: Высокая жесткость конструкции, стабильность при обработке крупных деталей.

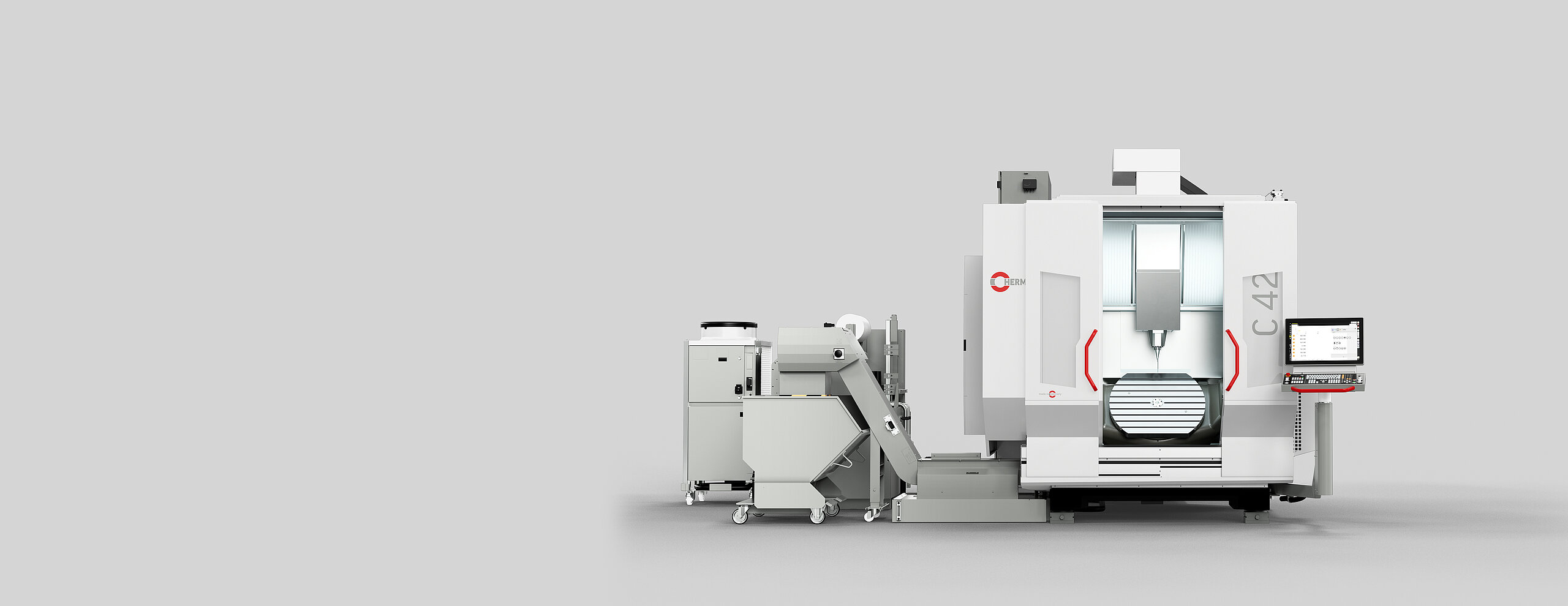

Примеры: Hermle C 42, DMG MORI CMX 70 U

2. Наклонная голова (Swivel head)

Две поворотные оси расположены в шпиндельной голове. Стол остается неподвижным или имеет только одну поворотную ось.

Преимущества: Возможность обработки очень крупных и тяжелых деталей (до нескольких тонн), отличная доступность к детали.

Примеры: DMG MORI DMU 65, HURON K2X 10

3. Комбинированная конфигурация

Поворотный стол + наклонная шпиндельная голова. Максимальная гибкость для сложных деталей.

Примеры: DMG MORI DMU 75 monoBLOCK, Hermle C 250

Реальные преимущества 5-осевой обработки

1. Один установ вместо множественных переустановок

Классический пример: изготовление турбинной лопатки.

• 3-осевая обработка: 4-5 переустановок детали, ручная доводка переходов, погрешность базирования 0.02-0.05 мм, время обработки 8-12 часов.
• 5-осевая обработка: 1 установ, непрерывная обработка всех поверхностей, точность 0.005-0.01 мм, время обработки 3-5 часов.

Экономия: 60% времени обработки, исключение погрешностей переустановки, снижение риска брака.

2. Обработка поднутрений и сложных карманов

5-осевой центр позволяет обрабатывать полости с обратным уклоном, которые недоступны при 3-осевой фрезеровке.

Области применения:

• Литейные формы со сложной геометрией
• Пресс-формы для литья под давлением
• Корпуса насосов и компрессоров с внутренними каналами
• Лопатки газотурбинных двигателей

3. Оптимальная ориентация инструмента

При 5-осевой обработке инструмент всегда работает в оптимальном положении относительно поверхности детали.

Результат:

• Увеличение стойкости инструмента на 30-50%
• Улучшение качества поверхности (Ra 0.4-0.8 мкм без полировки)
• Снижение вибраций и нагрузок на шпиндель
• Возможность использования более длинных инструментов без вылета

4. Сокращение номенклатуры инструмента

Благодаря возможности наклона инструмента, один инструмент может выполнять операции, для которых на 3-осевом станке потребовалось бы 3-4 разных инструмента.

Пример: Торцевая фреза диаметром 10 мм на 5-осевом станке может обрабатывать радиусные переходы R5-R8, которые на 3-осевом требовали бы набора шаровых фрез разных диаметров.

Когда 5-осевая обработка действительно нужна

Это обязательно для:

• Аэрокосмической промышленности: Лопатки турбин, элементы планера, корпуса авиационных приборов
• Медицинской техники: Эндопротезы суставов, имплантаты сложной формы, хирургические инструменты
• Энергетического машиностроения: Рабочие колеса насосов, компрессорные лопатки, детали турбин
• Литейного производства: Сложные пресс-формы и литейные формы с криволинейными поверхностями
• Автоспорта: Детали подвески, элементы трансмиссии сложной формы

Это экономически выгодно для:

• Серийного производства деталей со сложной геометрией (от 50 шт./год)
• Прототипирования изделий с коротким циклом разработки
• Контрактного производства деталей с высокой добавленной стоимостью
• Ремонта и реверс-инжиниринга уникального оборудования

Это НЕ нужно для:

• Обработки простых призматических деталей (корпуса, плиты, кронштейны)
• Токарных операций (лучше использовать токарно-фрезерный центр)
• Плоских деталей без сложных 3D-поверхностей
• Единичного производства простых деталей

Экономика 5-осевой обработки

Стоимость оборудования

• Начальный уровень (12-18 млн руб.): Компактные 5-осевые центры с рабочей зоной 500×400×400 мм. Примеры: DMG MORI CMX 50 U (5-axis), Hermle C 42
• Средний класс (18-30 млн руб.): Универсальные центры 800×600×500 мм с высокой точностью. Примеры: DMG MORI DMU 75, HURON AX M 600
• Премиум-класс (30-60 млн руб.): Высокопроизводительные станки с автоматизацией. Примеры: Hermle C 250, DMG MORI DMU 125

Расчет окупаемости

Кейс 1: Производство турбинных лопаток

Исходные данные:

• Партия: 500 лопаток/год
• Время обработки на 3-осевом станке: 10 часов, себестоимость 35,000 руб./шт
• Время обработки на 5-осевом станке: 4 часа, себестоимость 18,000 руб./шт
• Экономия: 17,000 руб. × 500 шт. = 8.5 млн руб./год

Окупаемость 5-осевого станка стоимостью 25 млн руб.: 2.9 года

Кейс 2: Контрактное производство пресс-форм

Исходные данные:

• Средняя стоимость работы: 15-25 тыс. руб./час
• Загрузка станка: 120 часов/месяц (3 смены в неделю)
• Выручка: 15,000 × 120 = 1.8 млн руб./мес = 21.6 млн руб./год
• Затраты (зарплата, инструмент, накладные): ~40% = 8.6 млн руб./год
• Прибыль: 13 млн руб./год

Окупаемость 5-осевого станка стоимостью 20 млн руб.: 1.5 года

Выбор 5-осевого обрабатывающего центра

Критерии выбора

1. Размер рабочей зоны: Учитывайте габариты самых крупных деталей + 20-30% запаса.

2. Точность позиционирования: Для прецизионных деталей — не хуже 0.005 мм, для общего машиностроения — 0.01-0.015 мм.

3. Скорость вращения шпинделя:

• 12,000-18,000 об/мин — для стали и чугуна
• 18,000-24,000 об/мин — для алюминия и пластиков
• 24,000+ об/мин — для высокоскоростной обработки графита и композитов

4. Система ЧПУ: Для 5-осевой обработки критична продвинутая система с функциями RTCP (Rotation Tool Center Point) и адаптивного управления подачей.

Рекомендуемые производители

Hermle (Германия) — эталон 5-осевой обработки. С 1938 года компания специализируется исключительно на 5-осевых центрах. Точность, надежность, немецкое качество.

DMG MORI (Германия-Япония) — самая широкая линейка 5-осевых станков от компактных до портальных. Технологии Industry 4.0, интуитивное программирование.

HURON (Франция) — французская точность для аэрокосмической и автомобильной промышленности. Поставщик Airbus, BMW, Safran.

Программирование 5-осевой обработки

Необходимое ПО

• CAM-системы: PowerMill, Mastercam, Hypermill, Fusion 360 (модуль Manufacturing)
• Постпроцессоры: Специализированные для конкретной модели станка
• Симуляторы: Vericut, CIMCOEdit для проверки программы на коллизии

Обучение персонала

Программирование 5-осевой обработки требует высокой квалификации:

• Базовое обучение: 3-5 дней у производителя станка
• Углубленный курс CAM: 2-3 недели обучения в специализированном центре
• Практический опыт: 3-6 месяцев работы под контролем опытного технолога

Совет: На первые 3-6 месяцев наймите консультанта-технолога с опытом 5-осевой обработки. Это окупится многократно.

Заключение

5-осевая обработка — это не просто дополнительные две оси, а принципиально иной уровень производства. Она открывает доступ к высокомаржинальным заказам, сокращает циклы изготовления сложных деталей и повышает качество продукции.

Однако инвестиция в 5-осевой центр оправдана только при наличии соответствующих заказов и квалифицированного персонала. Не покупайте 5-осевой станок "на вырост" — сначала убедитесь в наличии устойчивого спроса на такую обработку.

Компания CNC Metal поможет оценить целесообразность внедрения 5-осевой обработки на вашем производстве, подобрать оптимальное оборудование и организовать обучение персонала. Закажите бесплатный аудит — мы проанализируем вашу номенклатуру и рассчитаем экономику проекта.
