I.M.S.A. s.r.l.
IMSA (I.M.S.A. s.r.l.) - итальянский производитель станков для глубокого сверления с 1988 года, специализирующийся на пушечном сверлении и BTA/STS-технологии для изготовления точных глубоких отверстий в заготовках для пресс-форм, валов и цилиндрических деталей.
Медиагалерея
История бренда
IMSA S.r.l., основанная в 1988 году в городе Барцаго (провинция Лекко, Ломбардия, Италия), является европейским лидером в области специализированного оборудования для глубокого сверления (Deep Hole Drilling). Компания проектирует и производит станки для пушечного сверления (Gun Drilling) серии MFT, станки для сверления методом BTA/STS серии MFTB, а также комбинированные системы GDK, объединяющие обе технологии в одном станке для оптимальной обработки промежуточных диаметров.
Технологический диапазон IMSA охватывает диаметры сверления от 1,5 до 200 мм с глубиной сверления до 6000 мм. Оборудование позволяет получать глубокие отверстия с высокой точностью диаметра и минимальным отклонением оси от прямолинейности. Компания предлагает также сверлильно-фрезерные центры для обработки пресс-форм и серии EVO и C-Series для решения специализированных задач.
Установлено более 600 станков IMSA по всему миру: в Италии, странах Европы, в Канаде, США, Мексике и Бразилии. Оборудование IMSA применяется в производстве гидравлических блоков и плит, пресс-форм для автомобильной, упаковочной и медицинской промышленности, аэрокосмических компонентов, валов трансмиссий, форсунок и распределительных валов.
Оборудование I.M.S.A. s.r.l. (33)
Станки глубокого сверления
Категория:Сверлильные станки

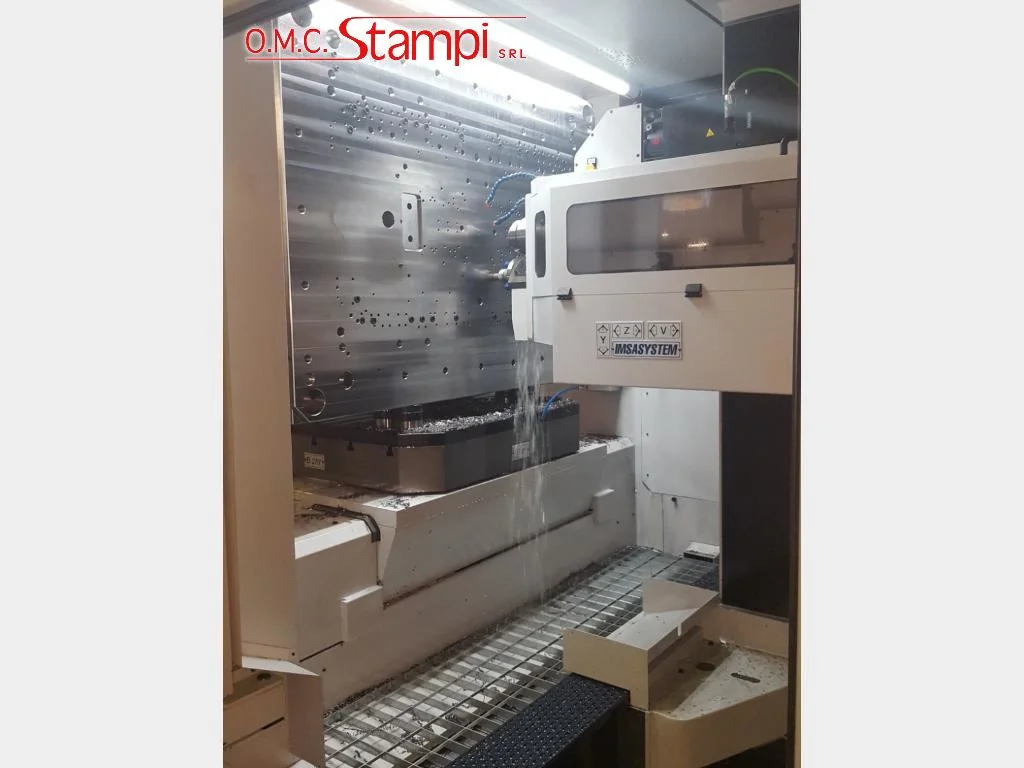

IMSA MF1250/2FL
IMSA MF1250/2FL - CNC центр пушечного сверления и фрезерования для пресс-форм до 6 т. Шпиндель GD 11 кВт / 6000 об/мин + ISO40 13 кВт с ATC, диаметр 4–25 мм, глубина 1250 мм, стол поворотно-наклонный ±22,5°.

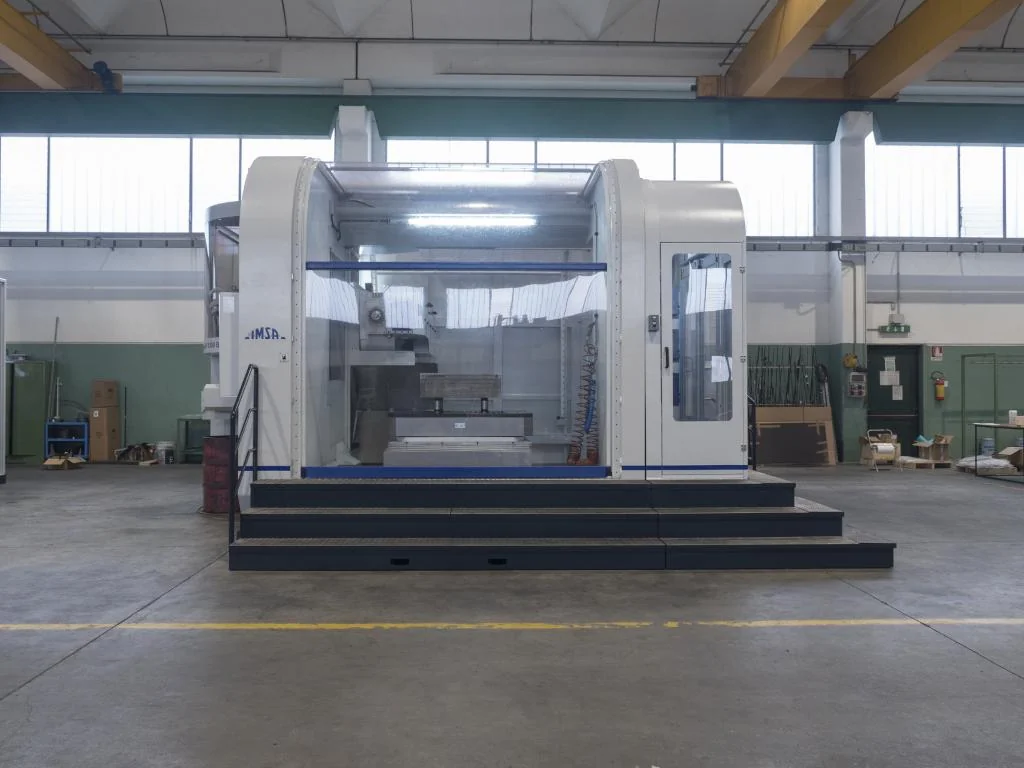

IMSA MF1300/4P EVO
IMSA MF1300/4P EVO - 5-осевой CNC центр пушечного сверления и фрезерования для крупных пресс-форм до 12 т / ø2750 мм. Диаметр 5–40 мм / 1300 мм, шпиндель GD 11 кВт / 4200 об/мин + ISO50 29 кВт / 200 Нм, 4-позиционный сменщик свёрл, ATC, Heidenhain.

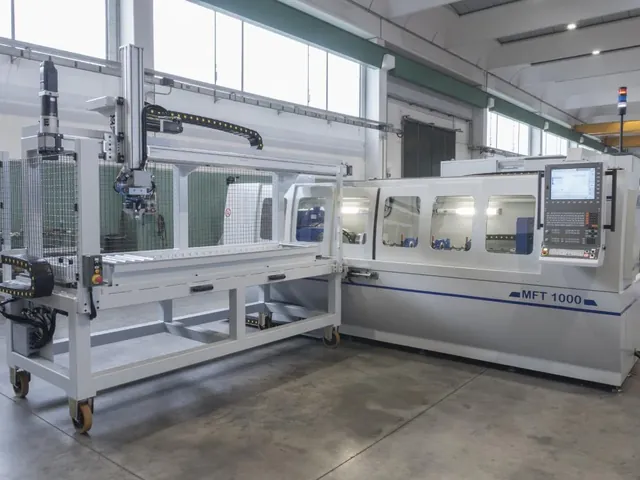

IMSA MFT 500CR / MFT 1000CR / MFT 1500CR
IMSA MFT 500CR / 1000CR / 1500CR - одношпиндельные CNC станки глубокого осевого сверления цилиндрических деталей методом gun drilling. Диаметры отверстий 6-25 мм, опция 4-6 мм, глубина сверления 500, 1000 или 1500 мм по модели.

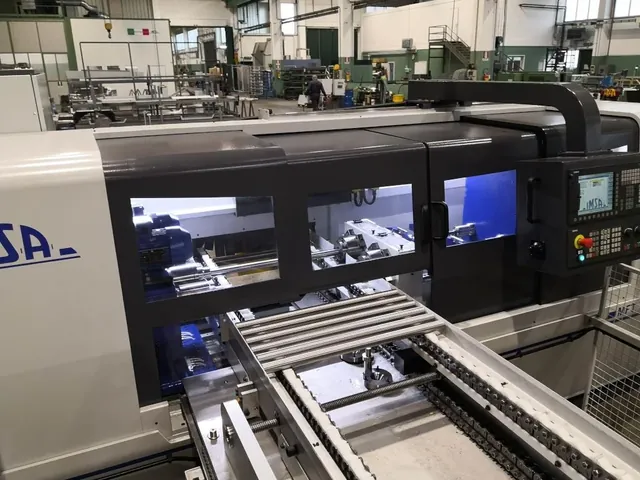

IMSA MFT 750/2T CR / MFT 1500/2T CR
IMSA MFT 750/2T CR / 1500/2T CR - двухшпиндельные станки глубокого сверления для одновременной обработки двух одинаковых цилиндрических деталей. Метод gun drilling, контрвращение заготовок, диаметры 6-24 мм, глубина 750 или 1500 мм.

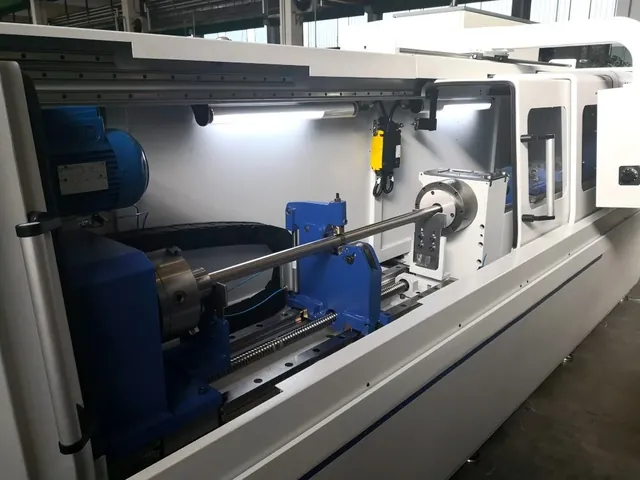

IMSA MFT 1000/32 CR / MFT 1500/32 CR
IMSA MFT 1000/32 CR / 1500/32 CR - одношпиндельные станки gun drilling для цилиндрических деталей с отверстиями до 32 мм. Глубина сверления 1000 или 1500 мм, заготовка работает в контрвращении для улучшения прямолинейности.

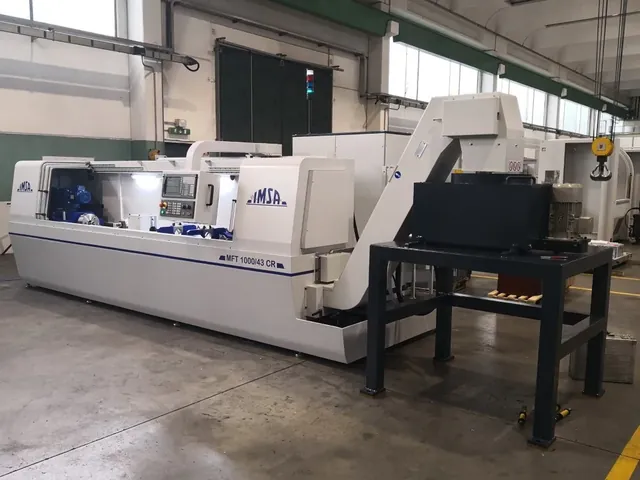

IMSA MFT 1000/43CR / MFT 1500/43CR
IMSA MFT 1000/43CR / 1500/43CR - станки глубокого пушечного сверления для цилиндрических деталей с отверстиями 8-43 мм. Серия рассчитана на стальные валы, фланцы и детали aerospace/job-shop с глубиной 1000 или 1500 мм.

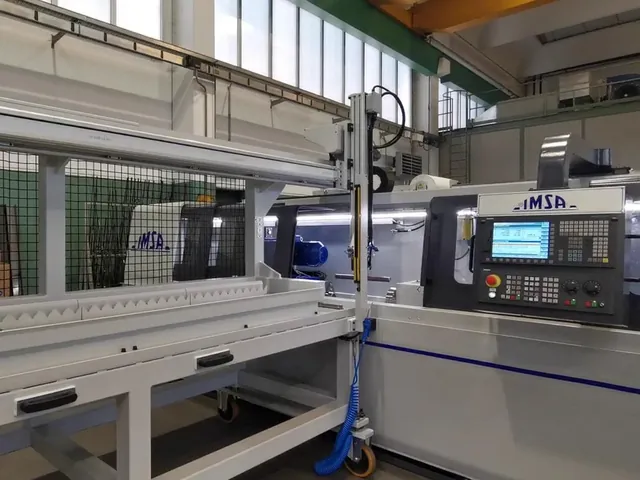

IMSA MFTB 1000/51 GDK / 1500/51 GDK / 2000/51 GDK
IMSA MFTB 1000/51 GDK / 1500/51 GDK / 2000/51 GDK - комбинированные станки глубокого сверления для цилиндрических деталей. Система GDK объединяет gun drilling 8-24 мм и BTA/STS 18-51 мм в одной машине.
IMSA MFTB 1000/51 CR / 1500/51 CR / 2000/51 CR
IMSA MFTB 1000/51 CR / 1500/51 CR / 2000/51 CR - BTA/STS станки для осевого глубокого сверления цилиндрических деталей. Диаметр сверления 18-51 мм из сплошного материала, глубина 1000, 1500 или 2000 мм.

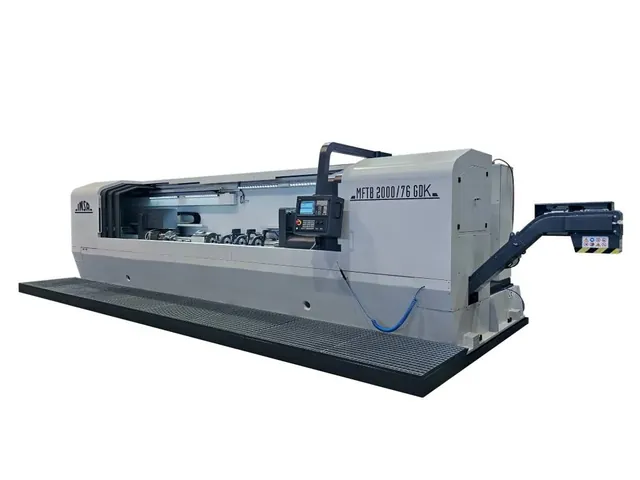

IMSA MFTB 1000/76 GDK / 2000/76 GDK / 3000/76 GDK
IMSA MFTB 1000/76 GDK / 2000/76 GDK / 3000/76 GDK - комбинированные GDK-станки для цилиндрических деталей. Они совмещают gun drilling 8-25 мм и BTA/STS 20-76 мм с глубиной сверления до 3000 мм.

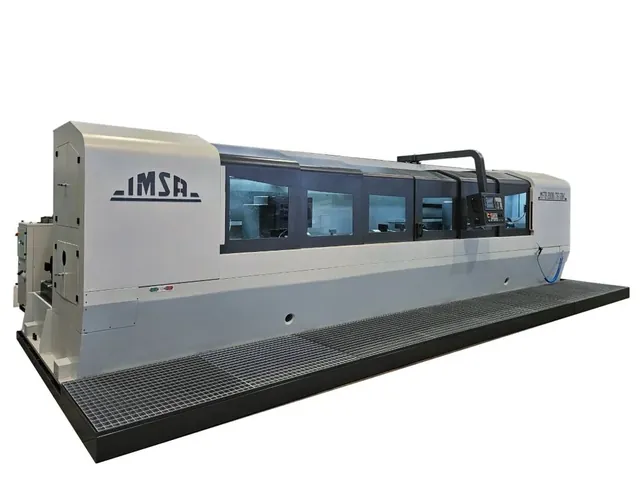

IMSA MFTB 1000/76 CR / 2000/76 CR / 3000/76 CR
IMSA MFTB 1000/76 CR / 2000/76 CR / 3000/76 CR - BTA/STS станки для цилиндрических деталей с отверстиями 20-76 мм. Серия рассчитана на глубину 1000, 2000 или 3000 мм и counter-boring до 85 мм.

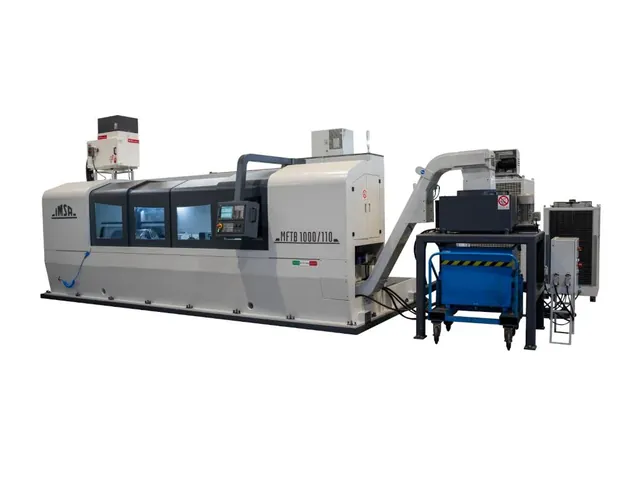

IMSA MFTB 1000/110 / MFTB 2000/110
IMSA MFTB 1000/110 / 2000/110 - BTA/STS станки для осевого сверления стальных валов и цилиндрических деталей. Диаметр сверления 20-110 мм, опционально counter-boring до 135 мм, глубина 1000 или 2000 мм.

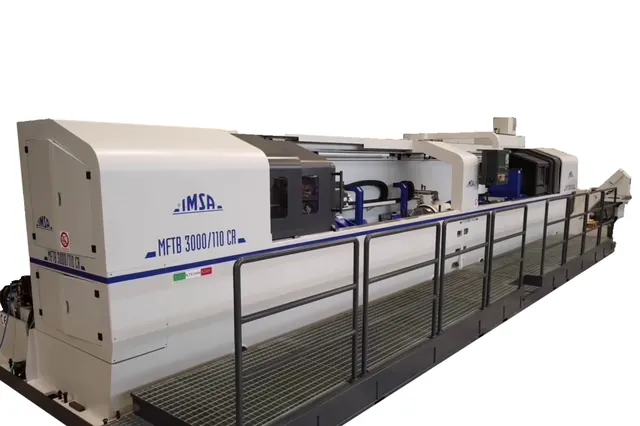

IMSA MFTB 3300/110 EVO
IMSA MFTB 3300/110 EVO - специализированный BTA/STS станок для аэрокосмических валов и мартенситных нержавеющих сталей. Диаметр сверления 30-110 мм, максимальная глубина 3300 мм, одношпиндельная конфигурация с контрвращением заготовки.

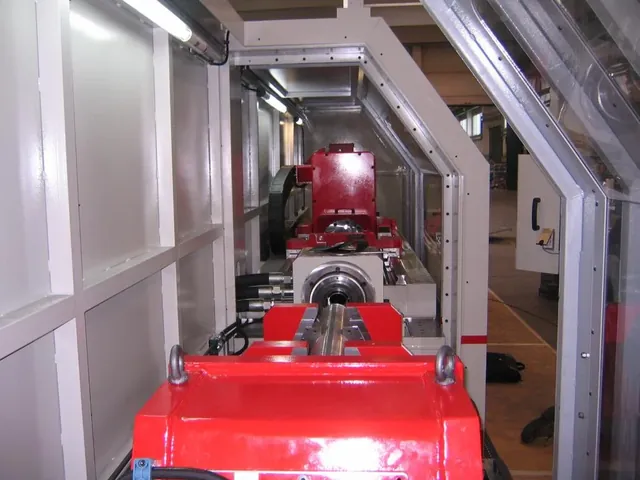

IMSA MFTB 2000/200
IMSA MFTB 2000/200 - самый крупный BTA/STS станок IMSA для цилиндрических деталей в официальной centerline-линейке. Он рассчитан на отверстия 50-200 мм и глубину сверления 2000 мм.

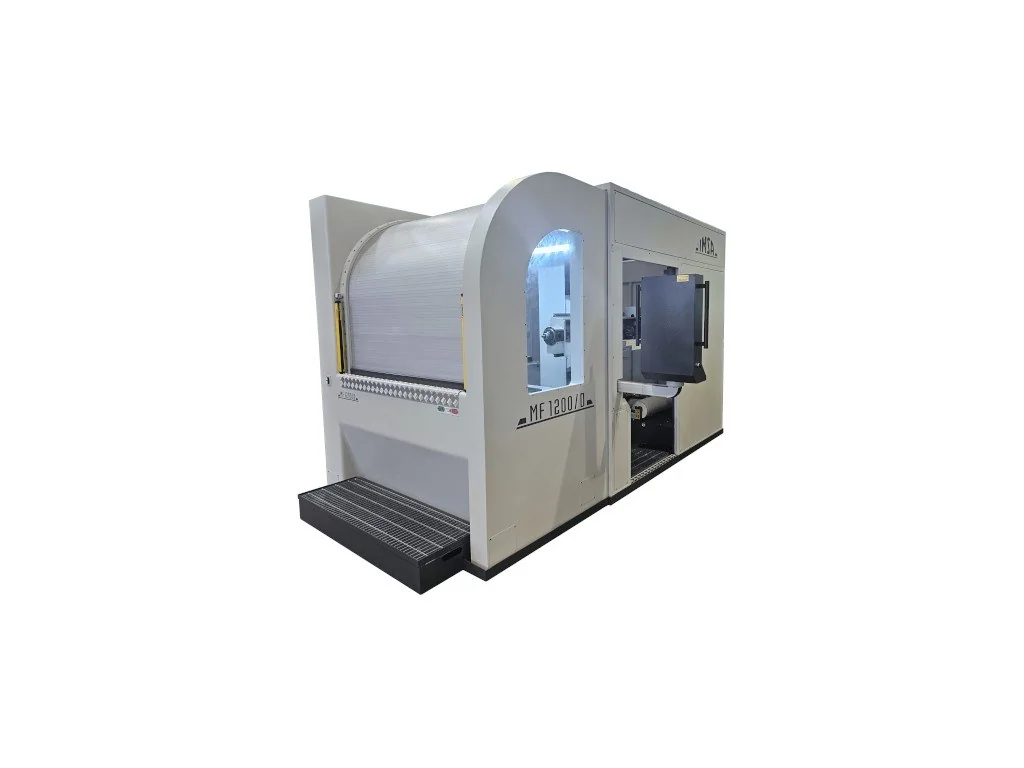

IMSA MF1200D
IMSA MF1200D - CNC станок пушечного сверления для пресс-форм и штампов с глубиной до 1200 мм. Один шпиндель сверления, нагрузка на стол до 4000 кг, оптимизированная компоновка для серийного производства каналов охлаждения.

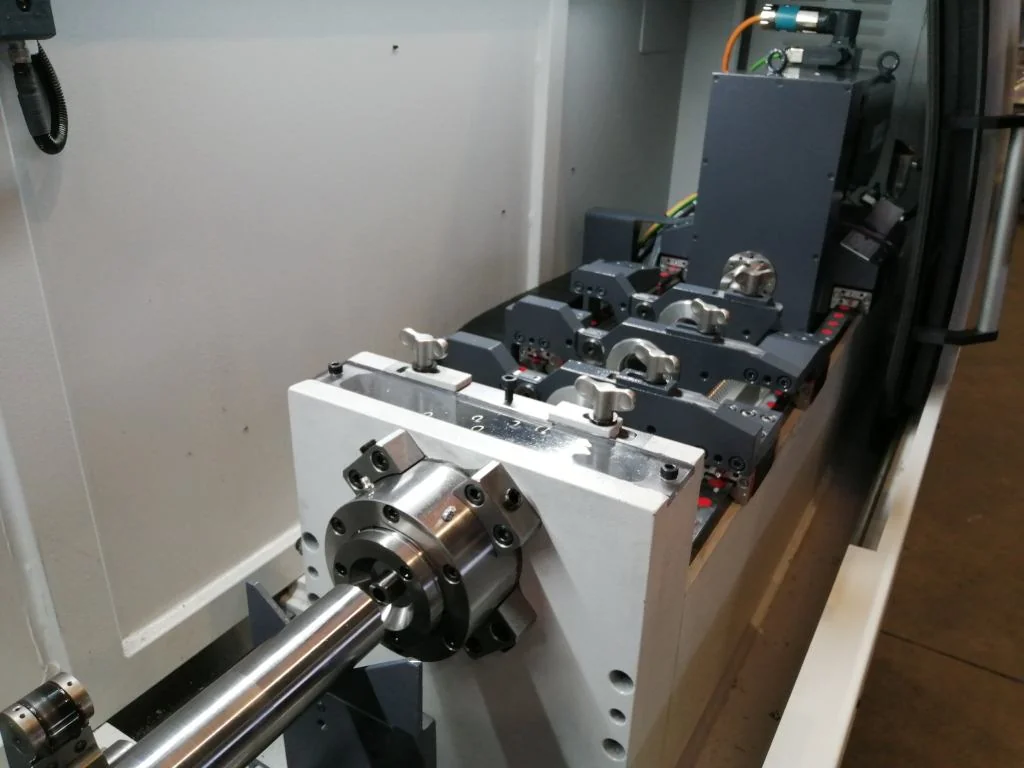

IMSA MFT 600/12 EVO
IMSA MFT 600/12 EVO - компактный CNC станок пушечного сверления для малых деталей. Диаметр отверстий 2–12 мм, глубина до 600 мм, 10 000 об/мин. Точные каналы в прессформах небольшого размера.

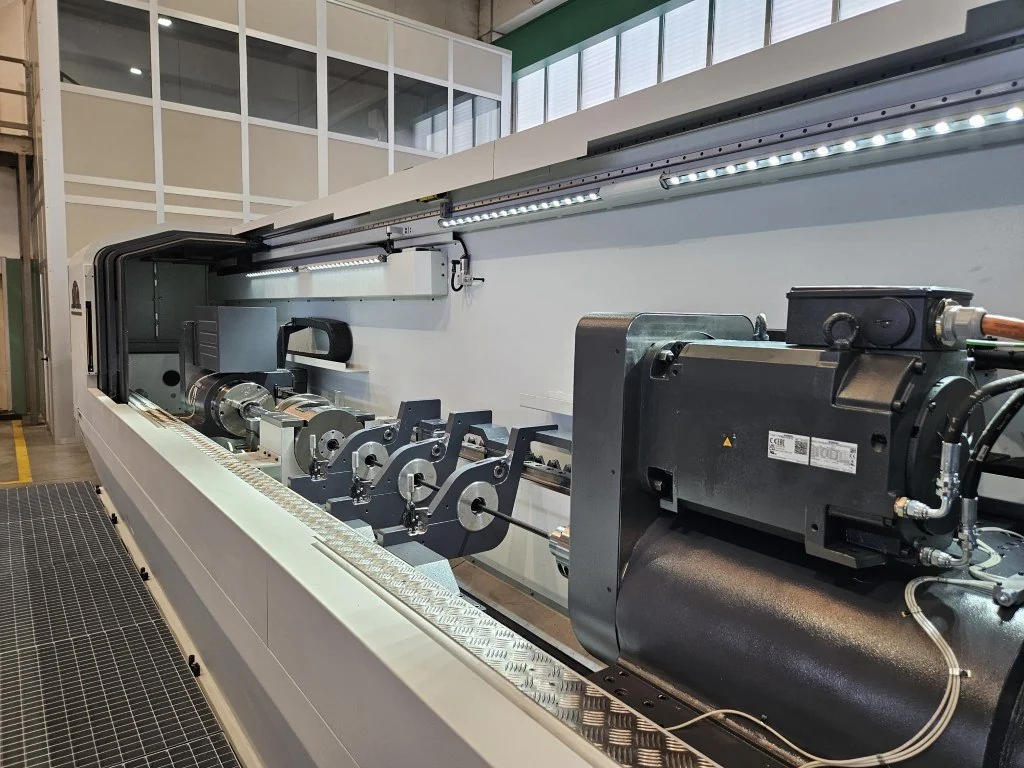

IMSA MFTB - Серия BTA/STS глубокого сверления
IMSA MFTB - серия CNC станков глубокого сверления методом BTA/STS (Single Tube System). BTA-инструмент ø18–200 мм, опц. пушечное сверление ø8–25 мм в варианте GDK, глубина до 3300 мм. Для крупных цилиндрических деталей и трубных заготовок.

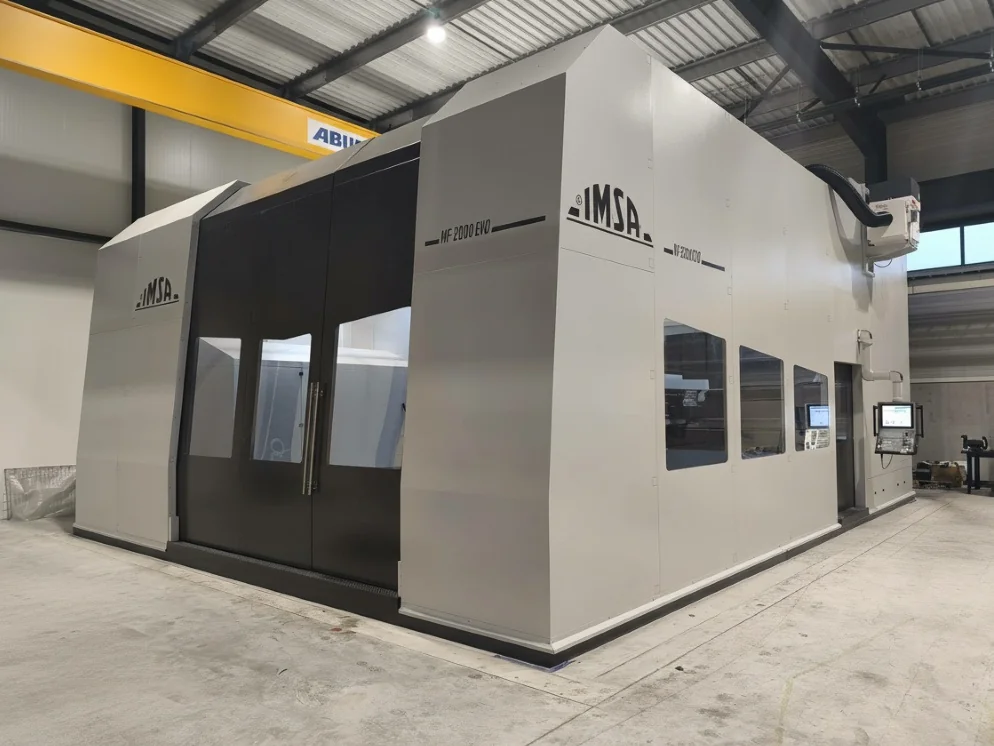

IMSA MF2000 EVO
IMSA MF2000 EVO - крупнейший CNC станок пушечного сверления в линейке IMSA. Максимальная глубина сверления 2000 мм, нагрузка стола до 50 тонн. Монолитные штампы и оснастка тяжёлого машиностроения.

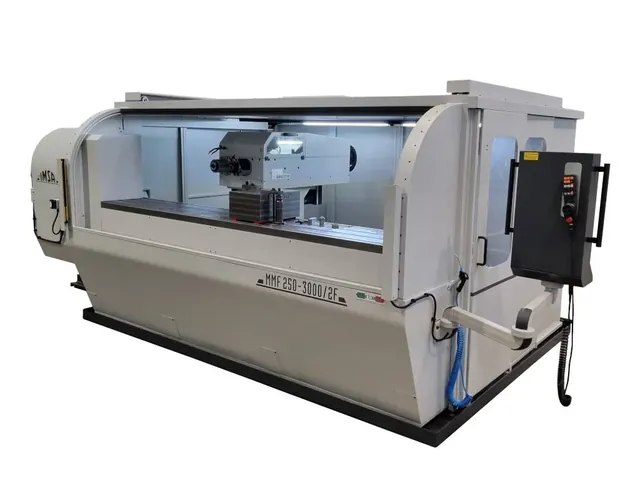

IMSA MMF250-3000/2F
IMSA MMF250-3000/2F - специальный станок глубокого сверления и фрезерования с ходом X 3000 мм для пресс-форм поликарбонатных панелей. Диаметр отверстий 1,5-6 мм, глубина до 250 мм.

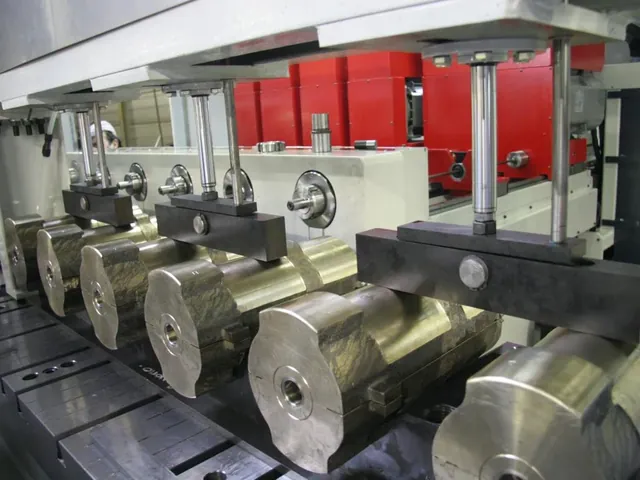

IMSA MF 500/6T
IMSA MF 500/6T - специальный шестишпиндельный станок глубокого сверления для форм стеклянных бутылок из чугуна и бронзы. Диаметр отверстий 4-12 мм, глубина до 500 мм.

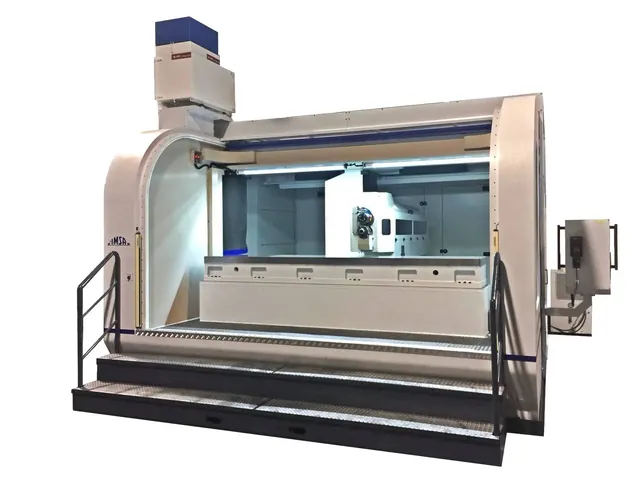

IMSA MF1500 / 3000
IMSA MF1500 / 3000 - специальный станок глубокого сверления и фрезерования с увеличенным ходом X 3000 мм. Он рассчитан на пресс-формы поликарбонатных панелей и отверстия 4-32 мм глубиной до 1500 мм.

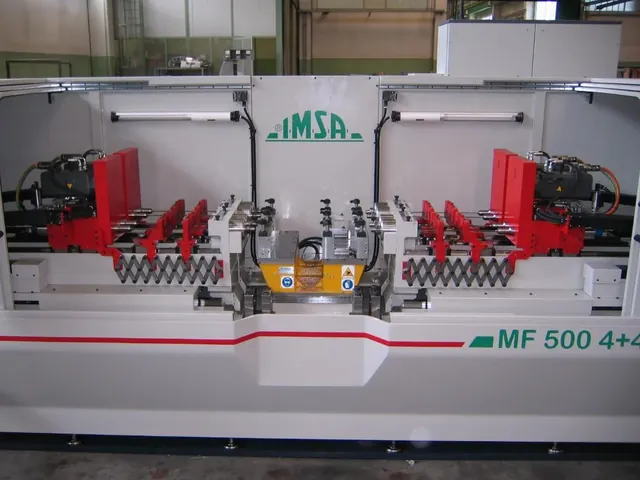

IMSA MF 500 4+4T
IMSA MF 500 4+4T - специальная deep-hole машина для automotive-производства с четырьмя плюс четырьмя встречными головками. Она предназначена для сверления головок двигателей из алюминий-кремниевых сплавов.

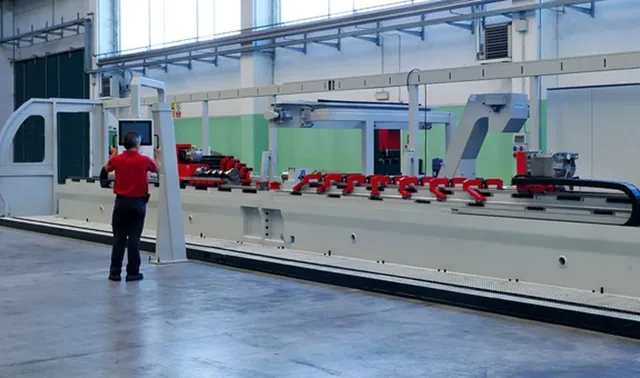

IMSA MFT6000/CR
IMSA MFT6000/CR - специальный станок осевого глубокого сверления цилиндрических деталей длиной до 6 метров. Машина использует gun drill, встречное вращение заготовки и автоматический либо ручной режим загрузки.

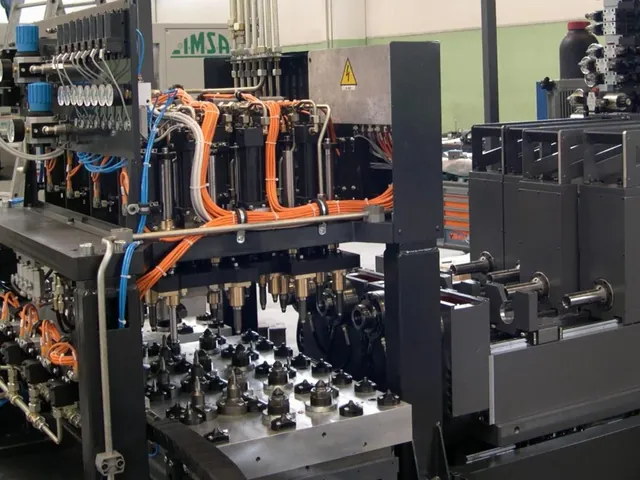

IMSA MF 350/4TA
IMSA MF 350/4TA - специальная машина глубокого сверления с четырьмя независимыми головками для корпусов клапанов из алюминий-кремниевых сплавов. Она рассчитана на интеграцию в автоматическую FMS-линию.

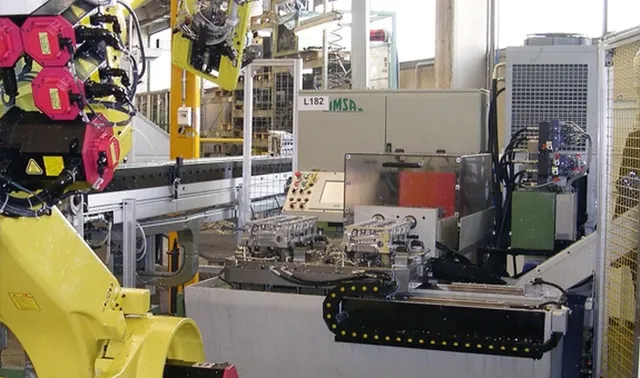

IMSA MF 600/2T
IMSA MF 600/2T - специальный станок глубокого сверления с двумя независимыми головками, автоматической загрузкой и интеграцией в production cell. Официальное применение - головки двигателей из алюминий-кремниевых сплавов.

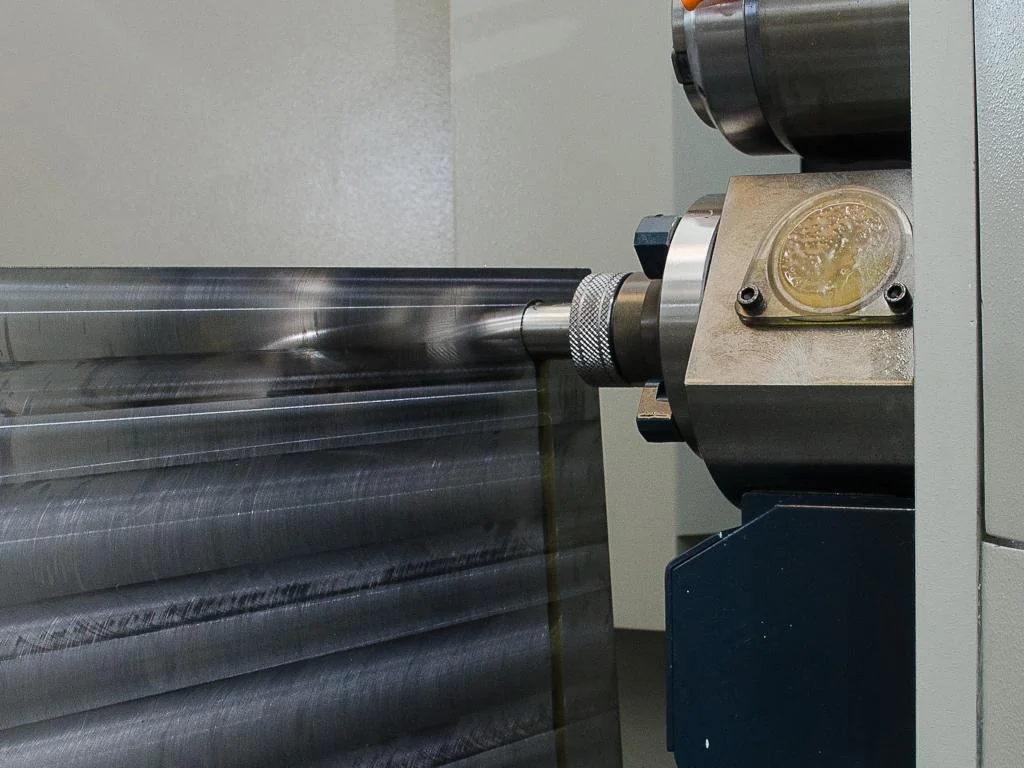

IMSA MF1000/2F
IMSA MF1000/2F - CNC станок пушечного сверления и фрезерования с роторным или поворотно-наклонным столом ±22,5°. Шпиндель GD 11 кВт / 6000 об/мин + ISO40-фрезерование 13 кВт. Диаметр 4–25 мм, глубина 1000 мм, стол 4 т (стандартный) или 6,5 т (опц.).

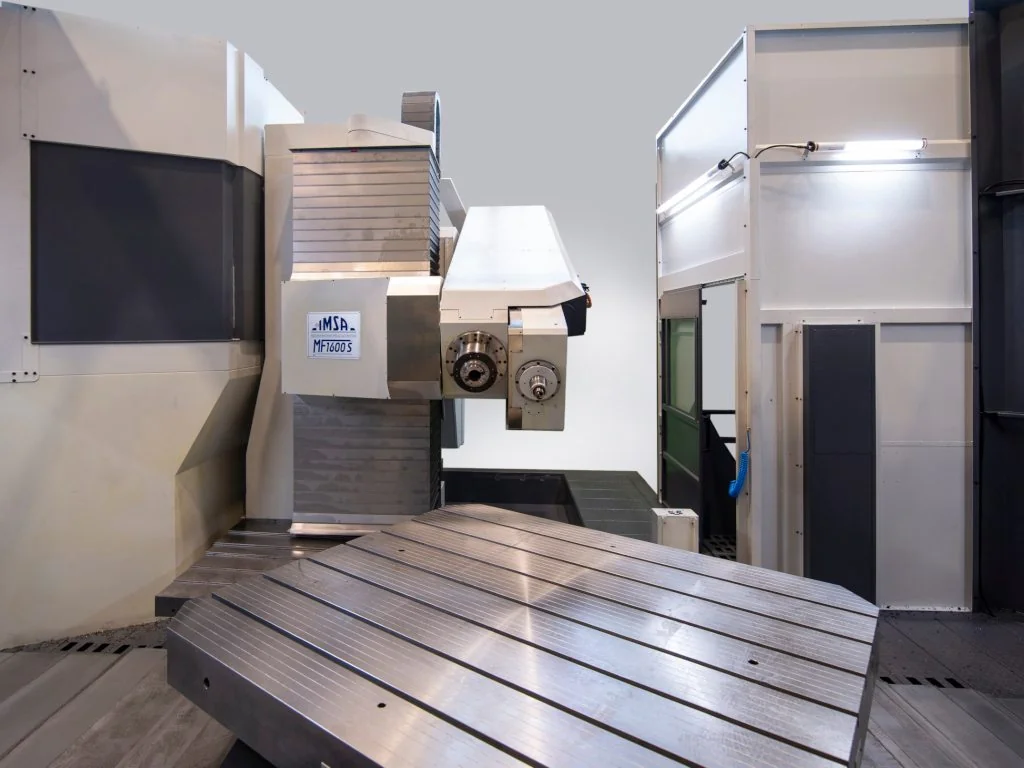

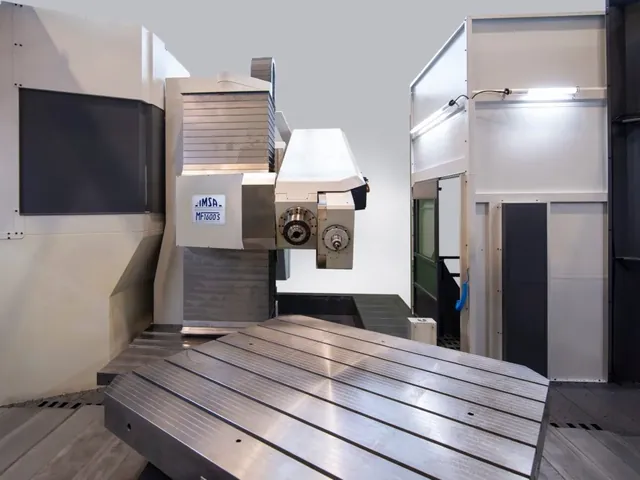

IMSA MF1600 S2
IMSA MF1600 S2 - тяжёлый 5-осевой CNC станок пушечного сверления для крупногабаритных форм. Глубина до 1600 мм, заготовки до 30 тонн и ø3600 мм.

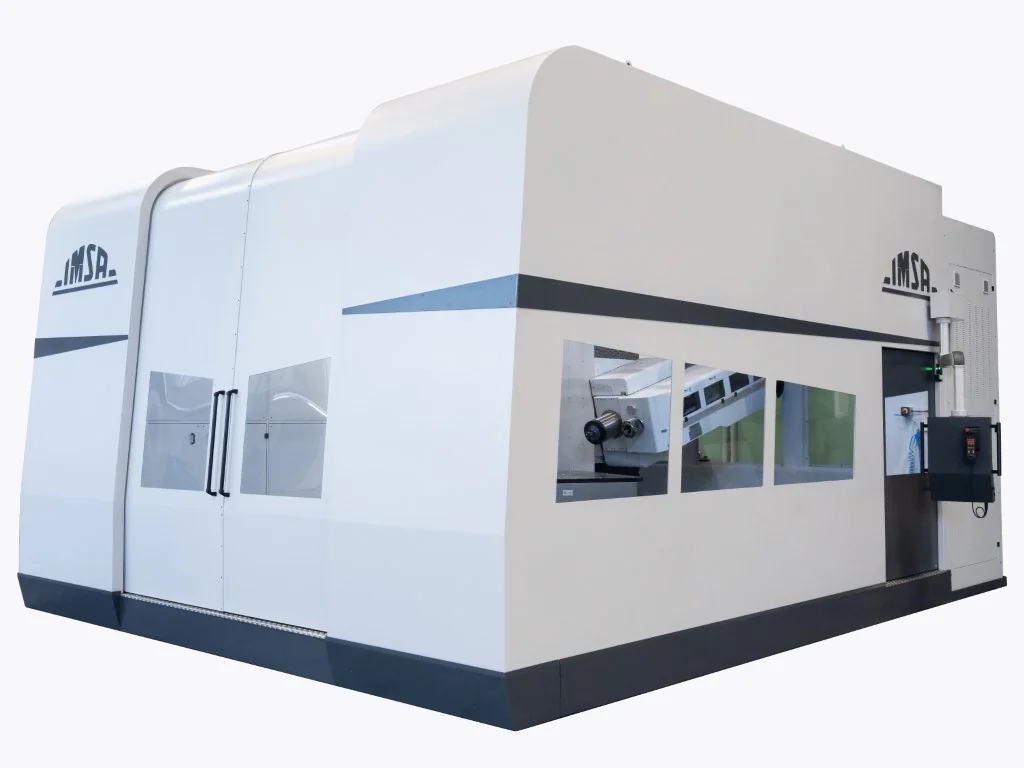

IMSA MF1750 EVO
IMSA MF1750 EVO - тяжёлый CNC станок пушечного сверления для особо крупных форм и штампов. Глубина до 1750 мм, заготовки до 45 тонн и ø4300 мм, система Heidenhain.

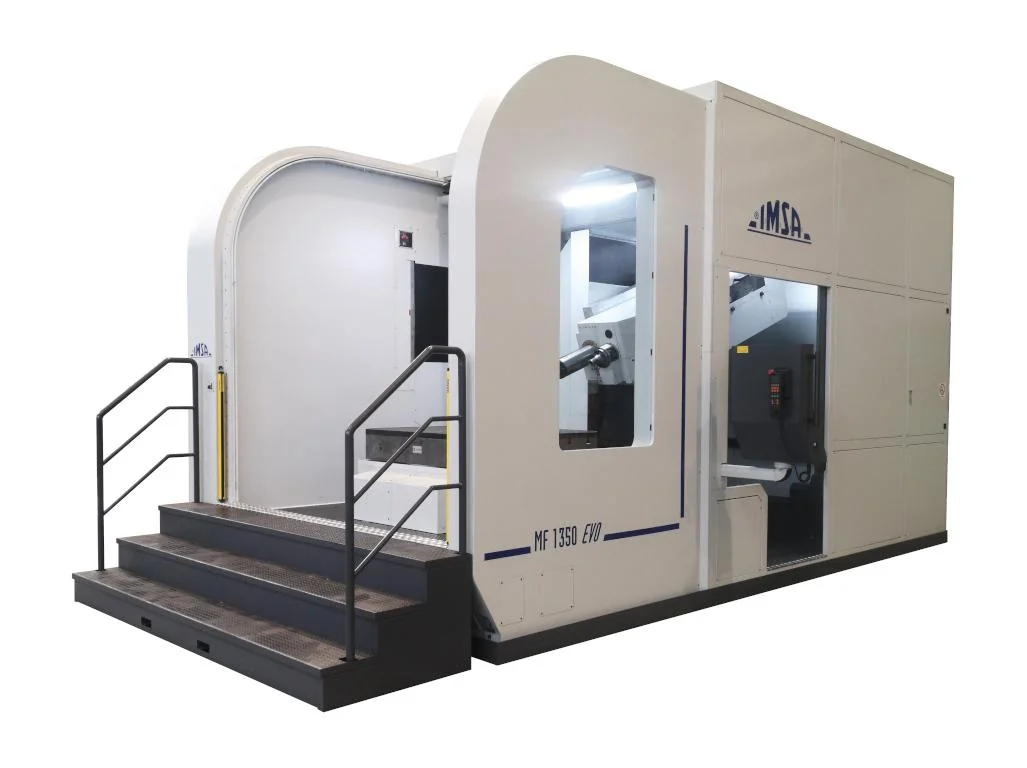

IMSA MF1350 EVO
IMSA MF1350 EVO - флагманский 5-осевой CNC вертикальный гантри-станок пушечного сверления и фрезерования. Сверление 5–40 мм / глубина 1350 мм, переключение шпинделей за 8 секунд, фрезерование ISO50 29 кВт / 200 Нм, нагрузка на стол до 16 000 кг.

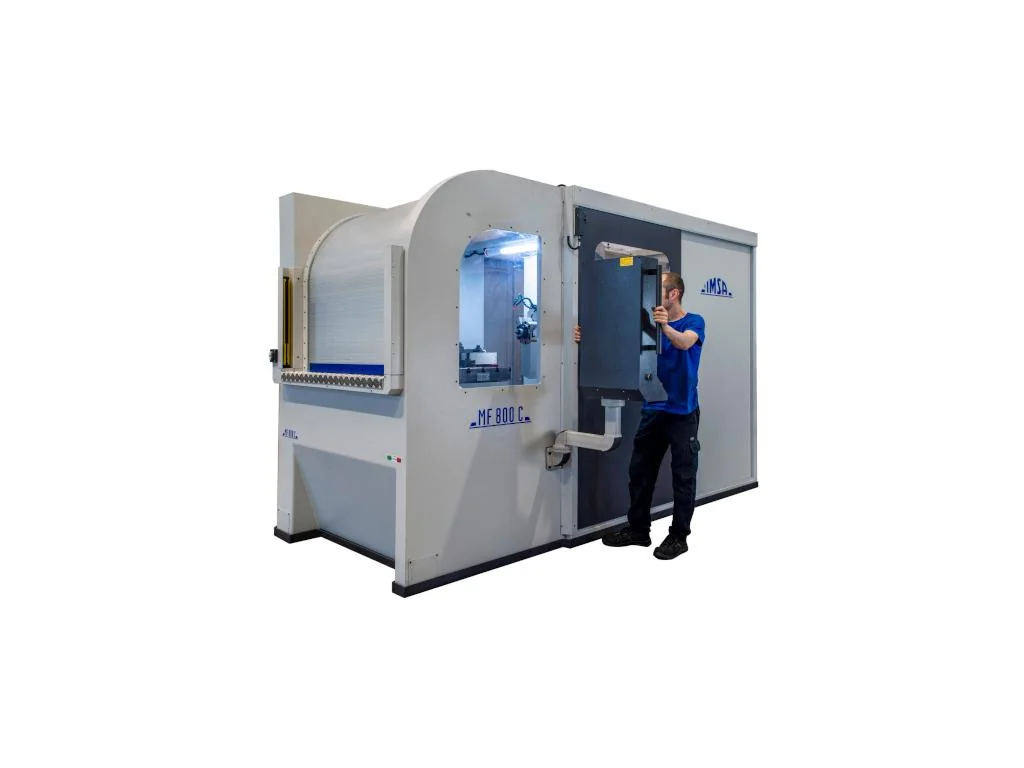

IMSA MF800C
IMSA MF800C - компактный CNC станок пушечного сверления для прессформ и штампов. Диаметр 4–18 мм, глубина до 800 мм, шпиндель 7 кВт / 6000 об/мин. Нагрузка на стол до 4000 кг, поворотный стол ø1100 мм.
IMSA MFT 1000/2Ti CR / MFT 1500/2Ti CR
IMSA MFT 1000/2Ti CR / 1500/2Ti CR - станки глубокого сверления с двумя независимыми сверлильными каретками. Они позволяют сверлить две разные цилиндрические детали за один цикл, используя gun drilling, контрвращение и диапазон отверстий 6-25 мм.

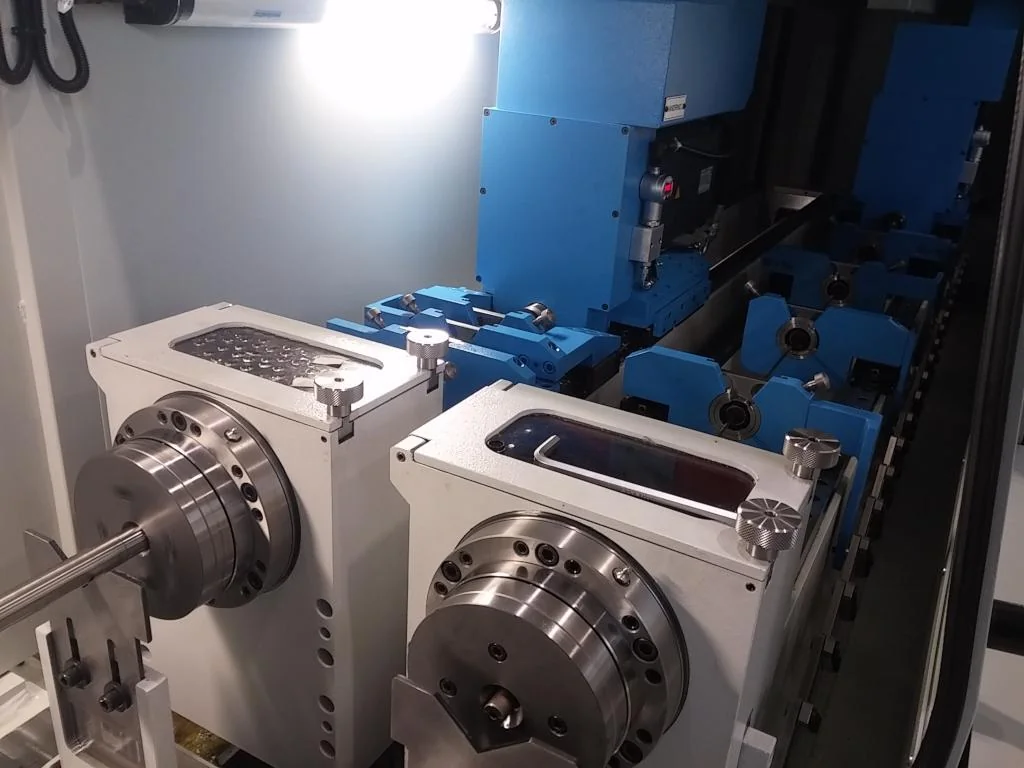

IMSA MFT 1000EVO
IMSA MFT 1000EVO - CNC станок глубокого сверления по оси вращения для цилиндрических деталей: валов, штоков, роторов. Диаметр сверления 4–25 мм, глубина до 1000 мм, шпиндель сверления 9 кВт/6000 об/мин, встречное вращение заготовки 150 об/мин, СОЖ 80 бар.

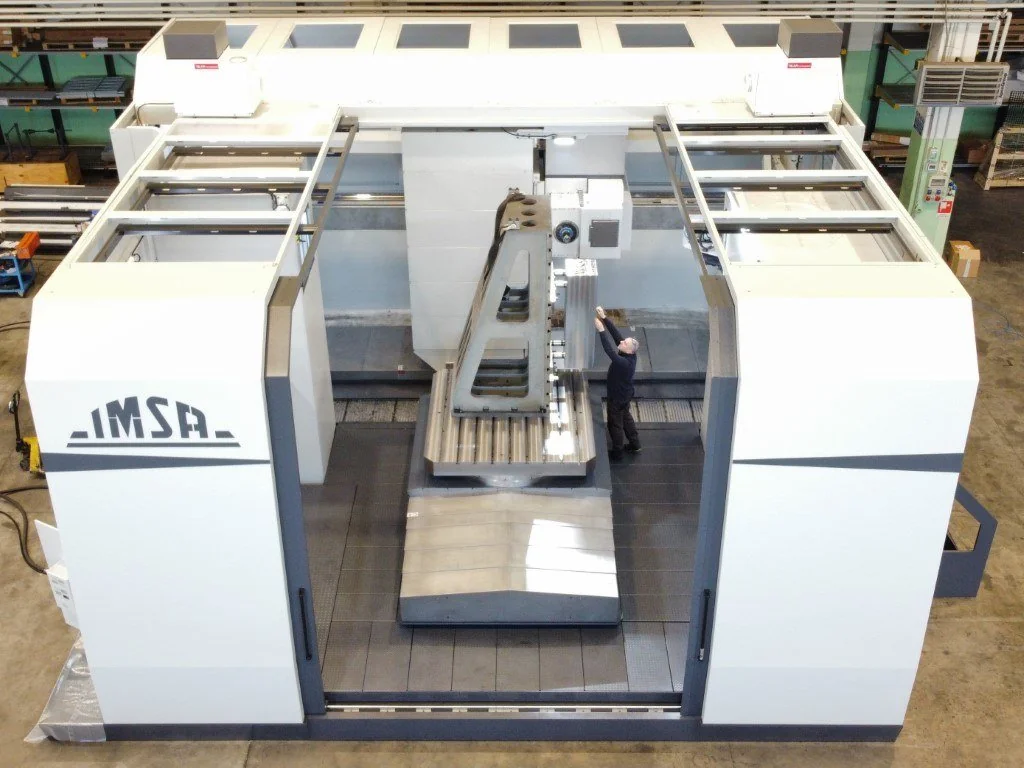

IMSA MF1650/5P EVO
IMSA MF1650/5P EVO - флагманский CNC центр пушечного сверления и фрезерования для крупных пресс-форм. Диаметр 4–50 мм (без предотверстия) / 1650 мм, шпиндель GD 15 кВт / 4200 об/мин + ISO50 45 кВт / 430 Нм, 5-позиционный автоматический сменщик свёрл.

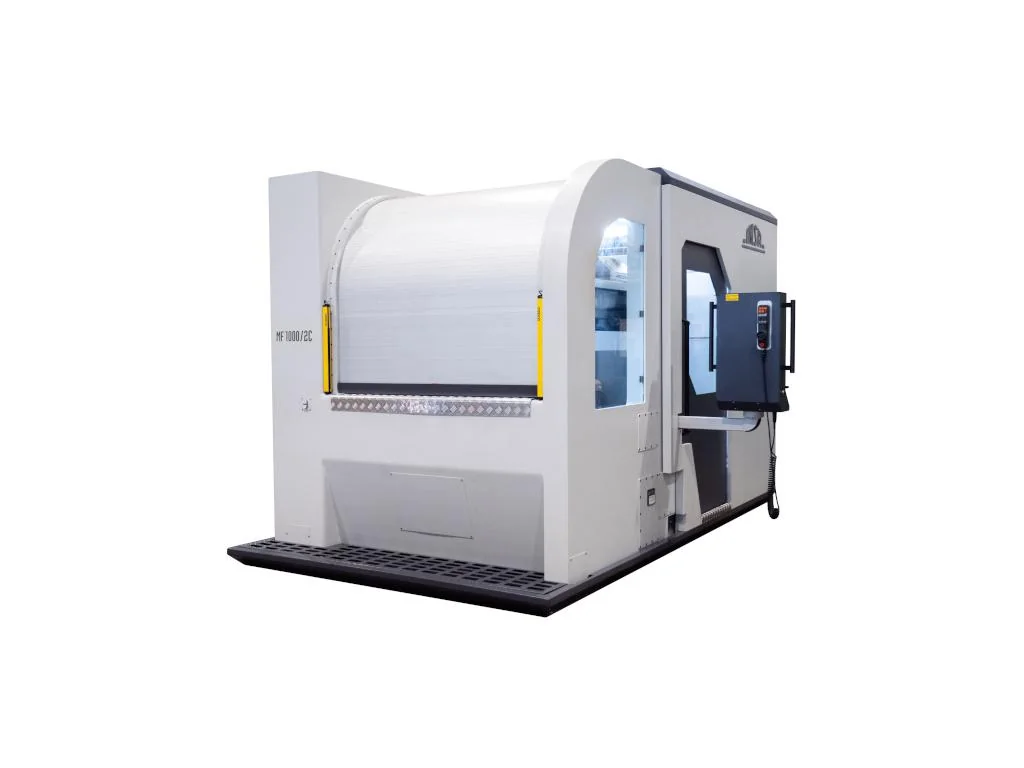

IMSA MF1000/2C
IMSA MF1000/2C - 5-осевой CNC станок пушечного сверления и фрезерования для пресс-форм. Два шпинделя на одной головке с автопереключением: сверление 4–25 мм до 1000 мм глубиной (11 кВт / 6000 об/мин) + фрезерование ISO40 13 кВт / 6000 об/мин.
